1650MM Coil Slitting Rewinding Machine Beskrivelse

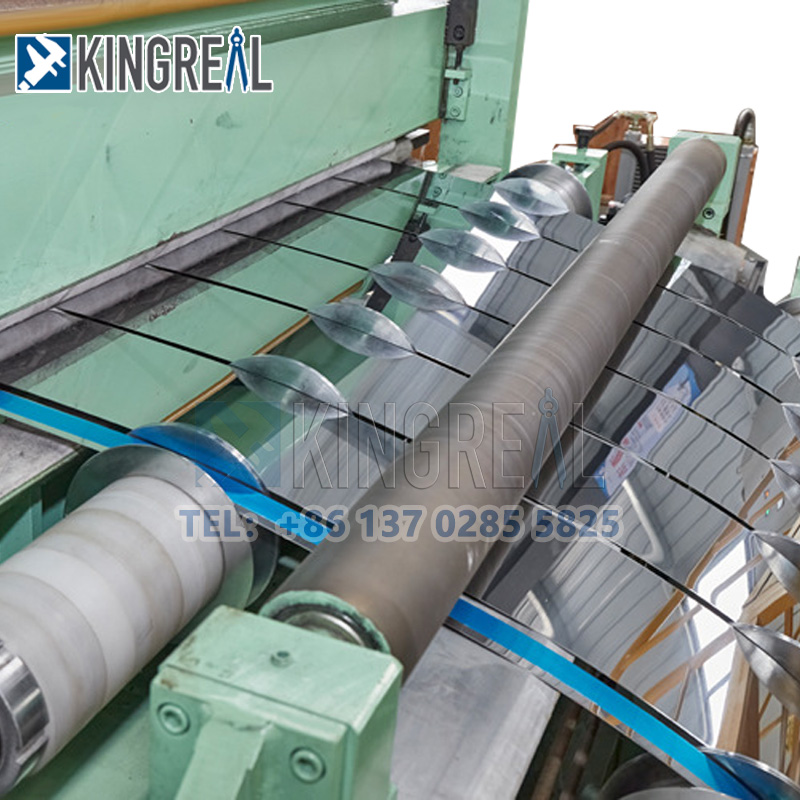

KINGREAL SLITTER 1650MM Coil Slitting Rewinding Machine er designet til opskæring og tilbagespoling af forskellige typer materialer, såsom stål, aluminium, GI, kobber og silicium. Denne spoleskæringslinje er et af de mest almindelige designs af blankinglinje og vil opfylde behovene hos de fleste anlæg til spolebehandlingsskæring. De håndterede spoletykkelser varierer fra 0,3 mm-3 mm og bredder op til 1650 mm.

Du kan også finde nedenstående produkt på vores hjemmeside:

1. Dobbelt skærehoved skæremaskine

2. 10-20MM Slidsemaskine med kraftig pladestål

3. Spolen skåret til i længdelinjen

4. Decoiler leveler klipning produktionslinje

5. Metal perforeret maskine produktionslinje

Teknisk specifikation:

Arbejdsproces:

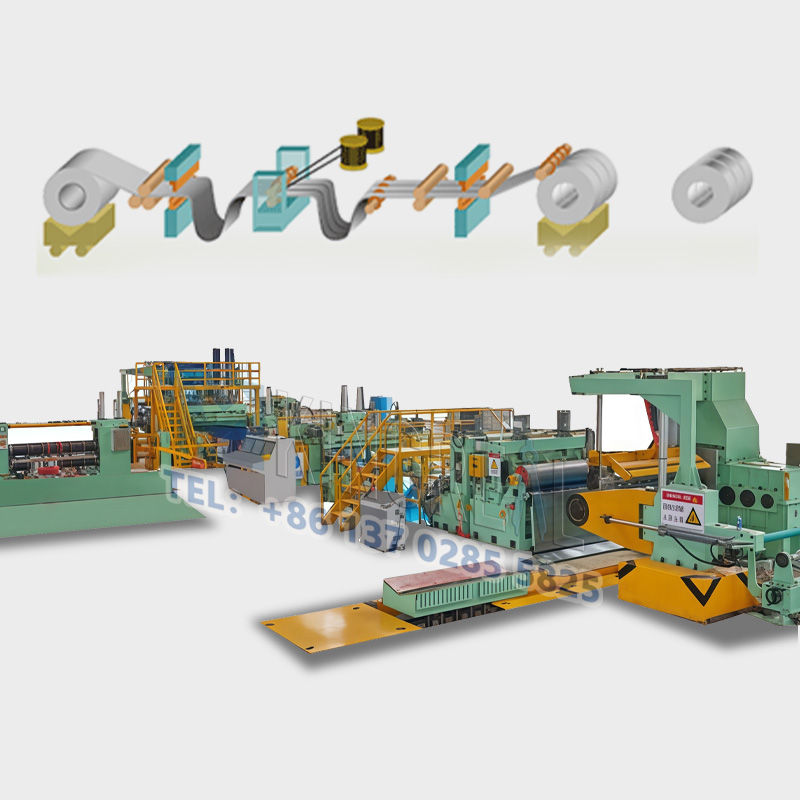

Trolley læssespole -- Hydraulisk lodret centrering af decoiler -- Hydraulisk decoiler -- Klem og håndtag -- Pladehovedsaks -- Løkkebro -- Opskæringsmaskine -- Spændingsstation -- Adskillelse -- Oprulningsmaskine

Flere detaljerede oplysninger om stålspiralskivemaskine:

Trolley læssespole

Struktur og anvendelse: Anvendes til at fremføre afrulningsrullen, transportere stålspolen fra opbevaringsbordet til rullen på afrulleren, vognen styres af den hydrauliske motor, og løftningen styres af den hydrauliske cylinder.

Løftemekanisme: hydraulisk cylinder og glidende fire-guidesøjlestruktur, løftekraft leveret af cylinderen, cylinderen til at fremme V-type bærebordløftning, for at opnå funktionen af ​​op og ned stålspolen.

Køremekanisme: hydraulisk motor og parallel styreskinnestruktur, kørekraft leveres af hydraulikmotoren, så vognen bevæger sig vandret langs den aksiale retning af spindlen på afrulleren. Hver ende af skinnen har en grænseblok for at forhindre vognen i at afspore.

Cantilever decoiler

A. Funktion:

Bære stålspoler, udvide og stramme den indvendige diameter af spoler, afvikling og afladning eller genbrug af spoler.

Understøtter spolepladen og giver spænding til stålbåndet, den består af ramme, spindel, ekspanderende og sammentrækkende rulle, afrulnings- og presseanordning, hjælpestøtte, bremseanordning og kraftdel.

B. Byggeri

a) Hovedramme: lavet af stål, A3 stålplade, #45 stål smedning lejesæde efter svejsning, gennem udglødning er kvalitativ behandling ikke deformeret;

b) Spindel: Boret af 40Cr rundstål med en diameter på 85 mm huller, hærdet og derefter findrejet til en arbejdsfladediameter på 190 mm, bæreevne på 25 tons.

c) hæv og krymp spolen: brug af skyder-type push-pull ekspansionshjul form; fire buede plader (nr. 45 stål), trådskærende skyderpar, ekspansionsdiameter: Ф470 mm-520 mm (plus gummimanchet for at nå Ф610 mm); den effektive arbejdslængde af rullen 1650mm, den samlede dorn for at sikre, at rullen op og ned, når koncentriciteten.

High Speed ​​Coil Sliding Machine

Hvorfor vælge os?

◆ Omfattende produktionsekspertise

Med over 20 års produktions- og salgserfaring er KINGREAL en erfaren producent med speciale i skæremaskiner. Virksomheden har med succes leveret sine maskiner til nationer over hele kloden, herunder Vietnam, Tyrkiet, Rusland, Indien og De Forenede Arabiske Emirater. bredt anerkendt af kunderne.

◆ Ekspertholdsstyrke

KINGREAL besidder sine egne interne tekniske, salgs- og produktionshold. Vi kan professionelt håndtere alle trin i processen, fra salg og produktion til forsendelse.

◆ Hjælp efter køb tilbydes

KINGREAL tilbyder online og offline eftersalgsinstallationstjenester for at garantere maskinens korrekte installation og drift.

Onlineressourcer omfatter videotutorials og omfattende online ingeniørvejledning; offline ressourcer involverer KINGREAL, der sender ingeniører til kundens lokale fabrik for at give installationsvejledning på stedet.

KINGREAL Velkommen alle kunder til at besøge os!
