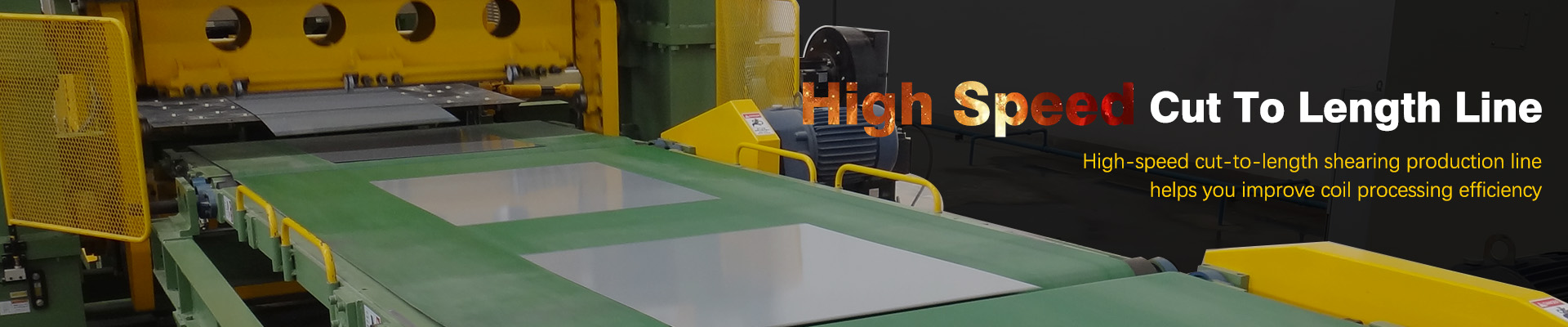

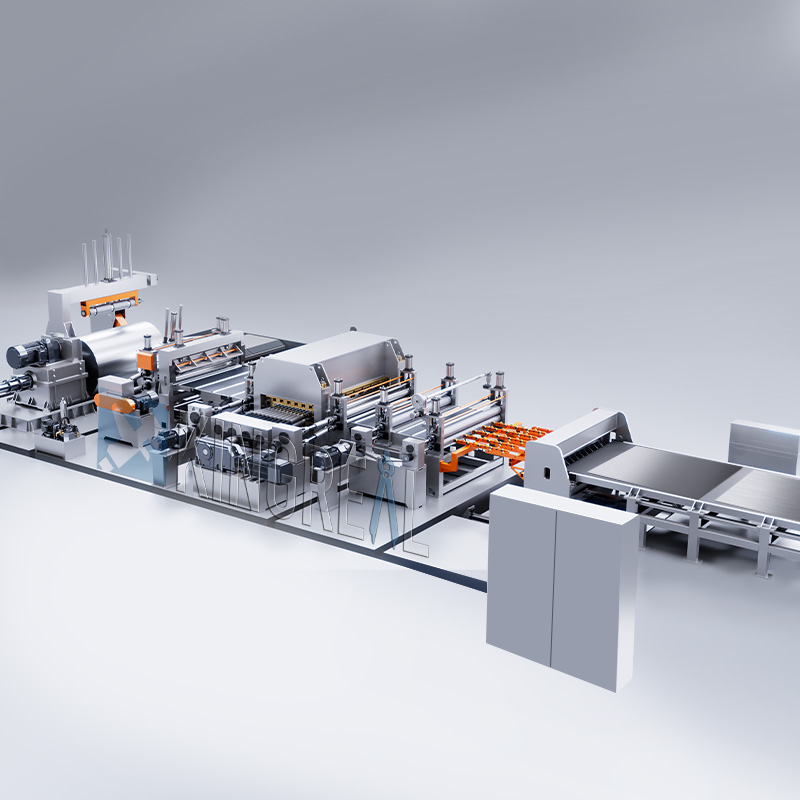

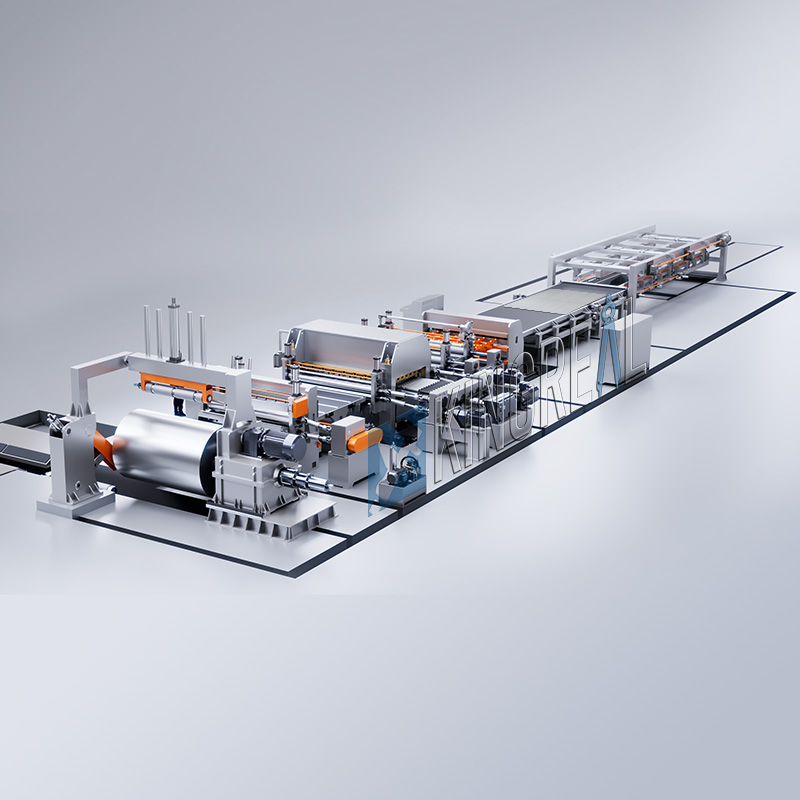

KINGREAL STEEL SLITTER har længe specialiseret sig i forskning og udvikling og fremstilling af tilskårne linjer. Ved at udnytte moden teknologi har vi omfattende opgraderet parametrene og ydeevnen for standard-klip-til-længde-linjer og udviklet en specialiseret højhastigheds-klip-til-længde-linje. Dette skræddersyede system opnår en maksimal produktionshastighed på 80 m/min, hvilket knuser de kapacitetsflaskehalse, der er forbundet med traditionelle linjer.
Under R&D- og designfasen fokuserede optimeringen på to kernemoduler: klippesystemet og stableenheden. Forfinelser af disse strukturer sikrer, at linjen er velegnet til bearbejdning af fladvalsede metalspoler. Ved at bruge en effektiv operationel logik integrerer systemet problemfrit spoleafrulning, klipning og stabling. Denne tilgang maksimerer bearbejdningseffektiviteten, sikrer høj præcision gennem sofistikeret strukturelt design og forbedrer driftssikkerheden, hvilket muliggør standardiseret, storstilet transformation af metalspoler til højpræcisions flade plader.
▲ Kerneoptimeringsdesign til højhastighedsskæring til længdelinje
|

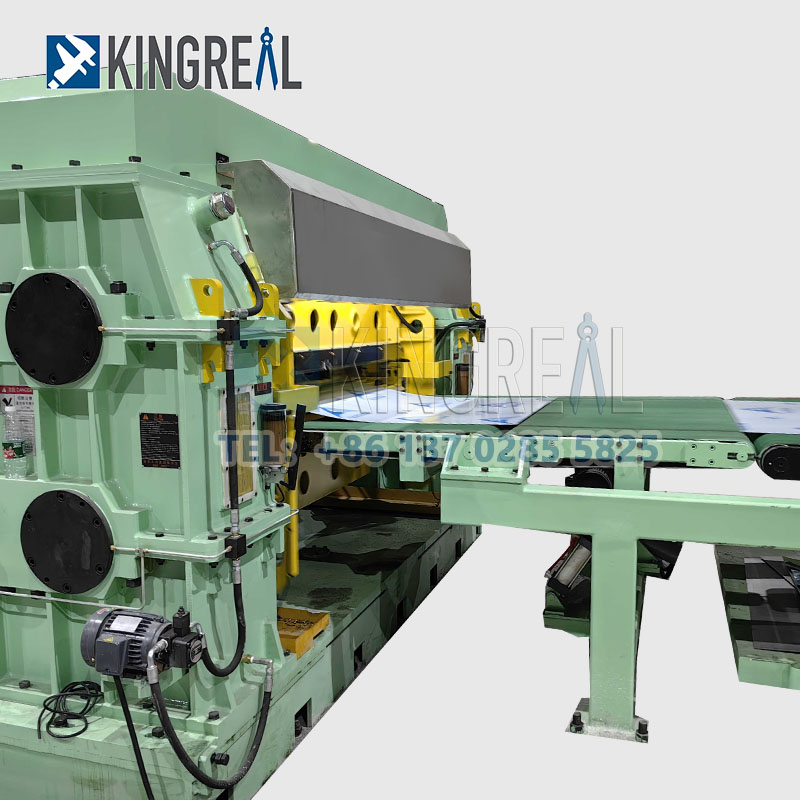

●Højhastighedsskæring Ved fuld driftshastighed sikrer KINGREAL STEEL SLITTER højhastighedsskåret linje i længden uafbrudt metalstrimmelfremføring, hvilket eliminerer tab forbundet med start-stop operationer og opfylder kravene til kontinuerlig produktion. For at opnå produktionsstandarden på 80 m/min har udstyret roterende forskydning eller dynamisk flyvende forskydningsstruktur. Optimerede værktøjsdrevmoduler og lineære styreskinner gør det muligt for skæreaggregatet at udføre dynamisk acceleration og præcis justering. Før skæringen synkroniseres den lineære hastighed af det flyvende saksblad i realtid med metalstrimlens fremføringshastighed; denne perfekte synkronisering eliminerer problemer såsom grater og dimensionelle afvigelser forårsaget af hastighedsforskelle og garanterer derved både høj hastighed og høj præcision i skæreprocessen. |
|
|

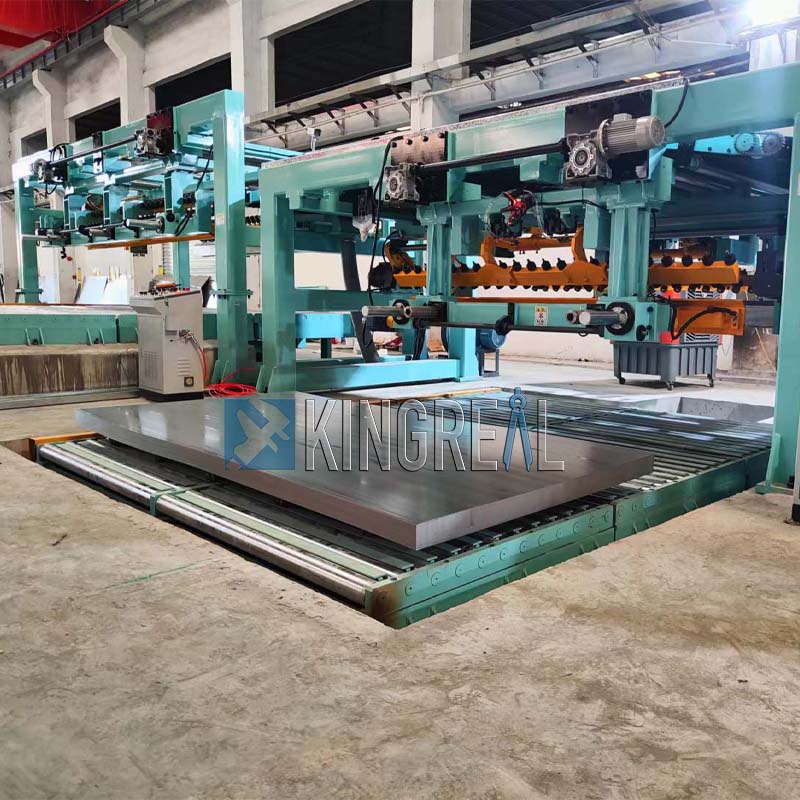

●Højhastighedsstabling For at imødegå potentielle flaskehalse i nedstrøms materialeindsamlingsprocessen og imødekomme linjens højfrekvente output, har KINGREAL STEEL SLITTER udstyret systemet med en dobbeltstabler som en vigtig downstream-komponent. Hele strukturen modtager metalplader, der udledes fra højhastighedsskærings- til længdelinjen, og ved at bruge linjens automatiserede kontrolprogram udføres en fuldautomatisk, velordnet stablingsoperation. Stablingsprocessen anvender en koordineret mekanisme, der kombinerer pneumatiske og hydrauliske drev for at øge drivkraften og sikre stablens fladhed. Derudover er systemet udstyret med en dedikeret arkmodtagende støttesamling; under nedstigningen giver en modtagende manipulator en ensartet, polstret støtte for at afbøde stødkræfterne og beskytter derved overfladekvaliteten af arkene. Ydermere inkorporerer den højhastighedsklippe-til-længde-linje intelligente fotoelektriske sensorer til dynamisk at regulere sænkningen af stableren og præcist kontrollere det lodrette mellemrum mellem stabeloverfladen og udledningsstationen. Dette sikrer problemfri koordinering på tværs af hele arbejdsgangen - fra fremføring og klipning til stabling - og øger derved den samlede automatisering og udbyttegraden af færdige produkter. |
|
Klip-til-længde-maskine med flyvskære gør det muligt for klippe-til-længde-maskinen at accelerere og synkronisere med strimmelhastigheden, hvilket giver mulighed for at skære uden at stoppe materialetilførslen.
KINGREAL STEEL SLITTER har været inden for skærelinjer i længdesnit i mere end 20 år og har et professionelt teknisk team til at kontrollere kvaliteten fra tegningsdesign, fremstilling af maskinkomponenter, konfigurationsinnovation, test og idriftsættelse af produktionslinjen. Med uafhængige designmuligheder er vi i stand til at levere skræddersyede løsninger i overensstemmelse med vores kunders behov.
KINGREAL SLITTER SLITTING har et væld af projekterfaring i cut-to-længde produktionslinjen, i henhold til kundens faktiske produktionsbehov, produktionen af tre forskellige typer høj, medium og økonomisk Coil Cut To Length Line, og mere end et dusin lande og regioner har nået et langsigtet og stabilt samarbejde med kunderne.
- Pre-sale: design tegninger og juster skåret til længde maskinprogrammer i henhold til kundernes behov;
- I salg: Sørg for maskinens produktionskvalitet, giv test Cut To Length Line for at kontrollere nøjagtigheden af den kørende produktionslinje;
- Eftersalgsservice: arrangere ingeniører til at vejlede og undervise i installation på kundernes fabrikker.
Den flyvende skæreklippelinje er en automatiseret produktionslinje til metalpladebearbejdning. Det kan fuldføre højpræcisions- og højhastighedsklippeprocessen i længden under den kontinuerlige drift af arket. Det er meget udbredt i stål- og ikke-jernholdige metalforarbejdningsindustrien.
1/ Dynamisk synkron klipning
Den flyvende forskydningsspole, der er skåret i længde på maskinbladet, fuldender klipningen, når arket bevæger sig, og den horisontale hastighed af skærebladet er strengt synkroniseret med arkets hastighed (fejlen kontrolleres inden for ±0,8 mm), hvilket undgår effektivitetstab forårsaget af nedetid.
2/ Længdejusteringsmekanisme
Det proportionale forhold mellem spindelhastigheden og fremføringshastigheden justeres gennem en gearkasse med variabel hastighed eller en trinløs transmission.
3/ Intelligent kontrol
PLC eller frekvensomformer (såsom GD350-serien) bruges til at realisere buskommunikation, gemme flere procesparametre og justere stålspoleskæremaskinen i realtid.
4/ Energibesparende og effektivt design
Den kontinuerlige opstarts-flyvende saks sparer 1/3-1/2 energi sammenlignet med traditionelle modeller, og stålskåringen til længdelinjehastigheden kan nå 100 m/min, hvilket er velegnet til plader med en tykkelse på 0,3-6 mm
Linjer med fast klipning, der er skåret i længde, har en tilførselsstopfunktion ved en forudindstillet længde. Når den indstillede længde er nået, stopper den faste skære-klip-til-længde-linje automatisk og skærer en sektion af materiale, før den genstartes for at fremføre den næste sektion af line, der skal rettes og skæres.
1/ Enkelt strukturelt design til fast klipning skåret i længdelinje
Den faste klippelinje har en relativt enkel struktur og er nem at betjene. Denne funktion giver selv begyndere mulighed for hurtigt at mestre dens betjening efter en kort træningssession. Den forenklede struktur reducerer ikke kun fejlfunktioner, men letter også rutinemæssig vedligeholdelse.
2/ Velegnet til småskala produktion
Selvom den faste klipning, skåret i længden, kan nå hastigheder på 50m/min, er den ikke så hurtig som andre højeffektive klipningsmetoder. Derfor er denne fastklippede klippelinje særligt velegnet til mindre produktionsoperationer. For virksomheder, der ikke kræver produktion i stor skala, kan den faste skærelinje, der er skåret i længde, opfylde deres daglige produktionsbehov og undgå ressourcespild forbundet med mere effektivt udstyr.
3/ Tilpasning til produktionseffektivitet
Da den faste klippelinje har en maksimal hastighed på 50m/min, er den velegnet til kunder, der ikke har høje krav til produktionseffektivitet. Små fabrikanter eller startups søger ofte en omkostningseffektiv og effektiv produktionsløsning. I sådanne tilfælde giver en fast skæreskåret linie tilstrækkelig skærekapacitet uden at lægge for stort pres på produktionsprocessen.
4/ Velegnet til kunder med begrænsede budgetter
På grund af dens lavere hastighed og enkle design kræver fast forskydning skåret i længde linjer relativt lave komponentspecifikationer og ydeevne. Dette reducerer den tekniske kompleksitet i fremstilling og design, hvilket resulterer i en relativt overkommelig pris. Derfor er linjer med fast klipning skåret i længde et ideelt valg for kunder med begrænsede budgetter, især nystartede virksomheder, der går ind i metalindustrien.
Swingklipning, der er skåret i længder, er designet til at imødekomme kundernes behov for specialformet metalplade. Gennem det automatiske sving af saksen kan svingklippemaskinen skære i forskellige vinkler og effektivt behandle en række forskellige former såsom trapezoider, parallelogrammer, trekanter, firkanter og rektangler.
1/ Skæring i forskellige former
Swingklipning, der er skåret i længder, er i stand til at skære en række forskellige former. Udstyret med en fast-længde fastspændingsmekanisme skærer svingklippemaskinen nøjagtigt den bevægelige strimmel til de ønskede dimensioner. Denne proces sikrer, at hvert ark er præcist skræddersyet til kundens krævende specifikationer. Maskinen til swingklipning, der er skåret i længde, inkorporerer adskillige innovative teknologier, herunder et flydende matriceholder-backlash elimineringssystem, hurtig matricelås og hurtigt værktøjsskift, hvilket væsentligt forbedrer klipningseffektiviteten og præcisionen.
2/ Svingskærebevægelse til svingklipning skåret i længdelinje
Svingklipningen, der er skåret i længden, bruger en svingskærebevægelse. Ved at optimere skærebanen sikrer den svingende skærebevægelse høj forskydningskvalitet, samtidig med at produktionseffektiviteten forbedres. Denne nyskabelse gør det muligt for swingklipning, skåret til længdelinjen, at opretholde høj skæreydelse på tværs af en lang række materialer, fra tynde til tykke plader.
3/ Højhastigheds-svingklipning skåret i længdelinje
Swingklipningslinjen kan prale af en produktionshastighed på op til 80 m/min, hvilket fuldt ud opfylder kravene til effektiv produktion. Hastigheden kan justeres fleksibelt, så den passer til forskellige produktionsmiljøer og behov.
 |
 |
 |
