Produkt beskrivelse

Videovisning:

Klip til længde--flyvende forskydning højhastighedsproduktion

KINGREAL STEEL SLITTER er en specialiseret producent og producent inden for afskårne linjer og er forpligtet til at bringe optimale løsninger til sine kunder.

Afhængig af kundens nødvendige metalskæringskapacitet, rækken af råmaterialer, der skal forarbejdes, og anlæggets produktionsbehov.

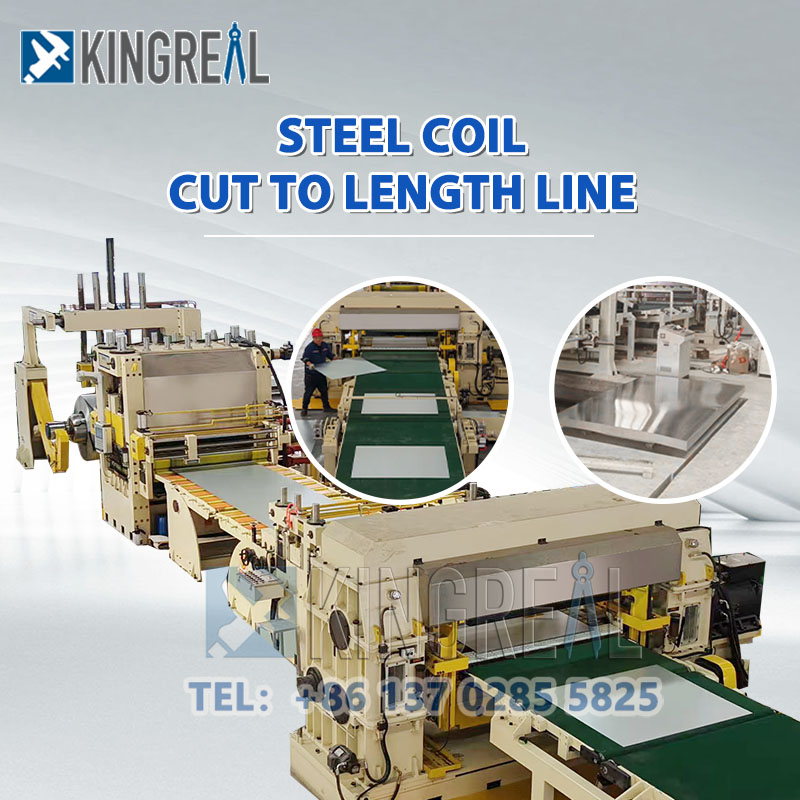

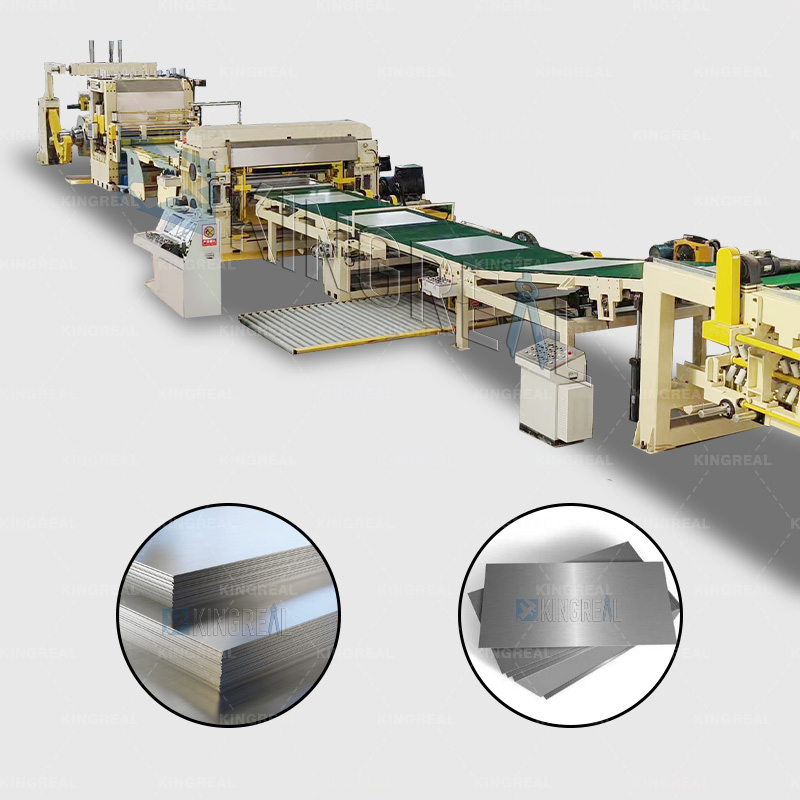

Cut To Length Machine med fluesaks er en industriel maskine til at skære kontinuerlige metalstrimler til plader eller plader af bestemte længder. KINGREAL design i flueklipning

realiserer kontinuerlig automatisk og præcis skæring af metalstrimler uden stop under højhastighedsbevægelse, hvilken hastighed kan op til 80M/Min. Det bruges hovedsageligt i stål,

aluminium, kobber og andre metalforarbejdningsindustrier, og er meget udbredt i bilindustrien, husholdningsapparater, byggeri og andre områder.

cut to length machine

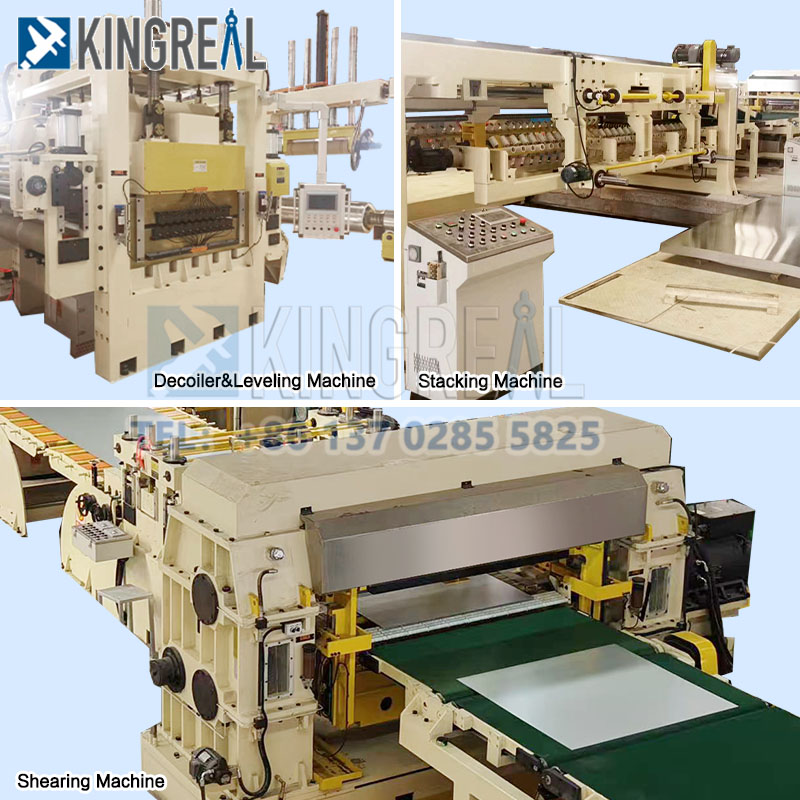

Når produktionslinjen fungerer, er decoileren i fødetilstand. Efter plademateriale kommer ind i 6 lags 21 ruller højpræcisions nivelleringsmaskine til nivellering, kommer det ind i NC Længdemåler med elektrisk øjenstyret griber og sidemekanisme. NC-længdemåleren indstiller størrelse og fører derefter materiale til næste trin Roter skæremaskine; når NC-fodring når den indstillede størrelse. Klippemaskinen afskærer pladematerialet, og det afskårne arkmateriale stables pænt af transportanordningen ind i Products Stacking Machine, og løfteplatformen for stablestålpladen kan automatisk falde med stigningen i højden af stålplader; Når pladernes indstillede værdi er nået, stopper produktionslinjen automatisk. På dette tidspunkt vil løfteplatformen blive sænket ved manuel styring, udløbsvogn vil blive kørt ud, og en anden udløbsvogn vil blive kørt ind på samme tid, som går ind i næste arbejdscyklus.

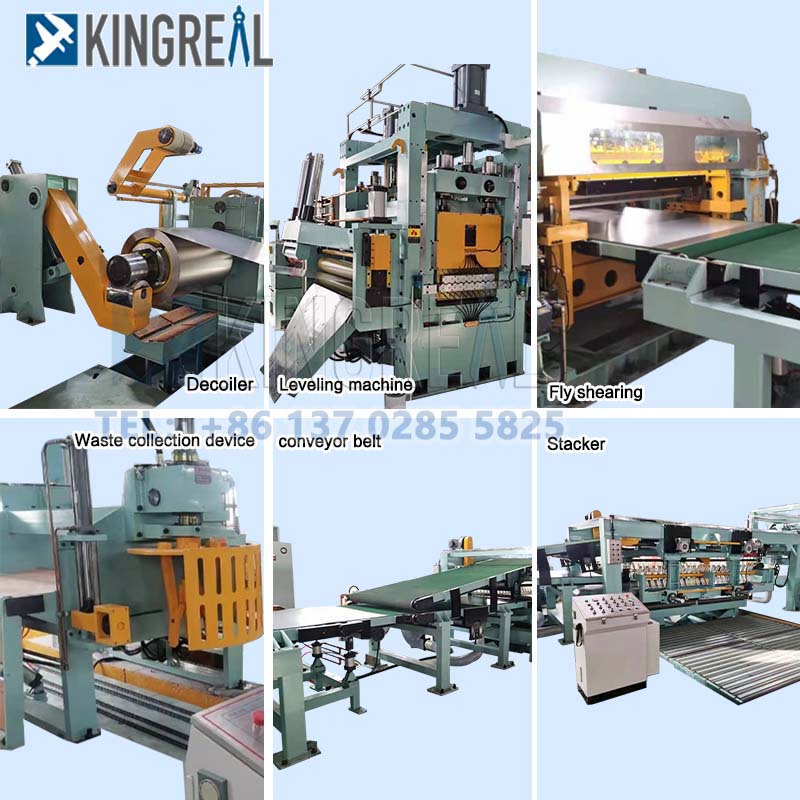

CTL produktlinjekomponent

Råvaretabel	1 enhed
Vogn til fodring	1 enhed
Front hjælpestøtte	1 enhed
Uncoiler + Afrulningsanordning	1 sæt
Seks-lags valser nivelleringsmaskine + arbejdsruller selvrensende system	1 enhed
Overside filmlamineringsmaskine	1 enhed
Kort Looper	1 enhed
Sideføringsanordning	1 enhed
Pinch NC længdemåler	1 enhed
Flueklippemaskine	1 enhed
Transportmaskine	1 enhed
Produkt stablemaskine	1 enhed

Teknisk specifikation af Cut To Length Machine

Råmateriale	CRC STÅL
Tykkelse	0,4-3,0 mm
Bredde	≤1500 mm
Spolevægt	≤ 20T
Længde	500-6000 mm
Tolerance af længde	L=2m≤±0,3mm（2,0mm）
Diagonal tolerance	L=2m≤±0,5mm（2,0mm）
Fart	0~80m/min (trinløs hastighedsregulering)
Strip gennem hastighed	0~15m/min
Styring	AC frekvens konvertering kontrol

Feature Om Cut To Length Machine Med Fluesaks

Høj effektivitet er en af de mest fremtrædende egenskaber ved denne CTL-linje. Gennem designet og anvendelsen af den flyvende skæreanordning realiserer den non-stop skæring under strimlens højhastighedsbevægelse, mens den har en længdemåleanordning, sikrer den flyvende skæreanordning skæringsnøjagtigheden.
KINGREAL Cut To Length Machine anvender forkromede ruller, gummibelagte ruller, pneumatiske aggregater og andre komponenter for at beskytte overfladen af stål.
Udjævningseffekt med høj præcision. CTL-produktionslinjen kan udstyres med 21 sæt ruller til højpræcisionsnivellering eller dobbelt nivelleringsmaskine til afvikling og nivellering af metalspole, hvilket kan give kunderne mere flade metalplader af høj kvalitet.
Loop Bridge kan vælges eller undgås, helt efter kundens produktionsbehov og den faktiske arealudnyttelse af anlægget, hvilket kan gøre Cut To Length Maskinen mere kompakt, spare gulvplads og reducere den sekundære forarbejdning af anlægget. Det er et godt valg for mange små producenter.
Tilvejebringelsen af en trimmeanordning er en vigtig yderligere funktion til trimning af kanterne på metalstrimler, før de skæres. Trimmeanordningen fjerner grater, uregelmæssigheder eller overskydende materiale fra kanterne af metalstrimlen og sikrer, at kanterne på det færdige ark er glatte og pæne. En bred vifte af båndbredder og -tykkelser kan håndteres, hvilket øger maskinens alsidighed og tilpasningsevne.

Funktion om flueklippeanordning i CTL Line

Synkroniseringskontrolsystem:

Aavanceredeservokontrolsystem eller synkroniseringskontrolsystem bruges til at sikre tDet flyvende skæreværktøj er synkroniseret med metalstrimlens bevægelseshastighed.

Styresystemet er i stand til at overvåge og justere værktøjshastigheden i realtid for at tage højde for forskellige skærelængdernd strimmelhastigheder.

Højstyrke værktøjsmateriale:

Knive er normalt lavet af højstyrkelegeret stål eller wolframcarbidmaterialer med høj hårdhed og slidstyrke for at sikre lang skærelevetid og ensartet skærekvalitet.

Knivenes form og vinkeldesign er også optimeret til at reducere skæremodstanden og forbedre skæreresultaterne.

Dynamisk balancedesign:

Knivene og værktøjsholderne på den flyvende sakseanordning er dynamisk afbalanceret design for at sikre jævn drift i højhastighedsbevægelser, reducere vibrationer og forbedre skærenøjagtigheden og udstyrets levetid.

Præcisionsstyremekanisme:

Udstyret med en højpræcisionsstyremekanisme for at sikre, at det flyvende skæreværktøj altid opretholder den korrekte skærebane og position under skæreprocessen, hvilket forbedrer skærenøjagtigheden.
