Introduktion til Loop Slitting Line

Sløjfeskæringslinjen er skræddersyet til kunder, der kræver højhastighedsbehandling af tynde højpræcisionsmaterialer for at producere flere smalle strimler med enestående nøjagtighed. Det bruges i vid udstrækning i sektorer med strenge krav til strimmelskæringspræcision - såsom bilindustrien, elektronikindustrien og husholdningsapparater. Gennem et videnskabeligt konstrueret layout opnår løkkeskæringsmaskinen yderst effektive og præcise skæreoperationer. En afgørende designfunktion – og den centrale skelnen, der adskiller sløjfeskæringslinjen fra standard metalskæringslinjer – er inkorporeringen af ​​en pit-lignende sløjfeakkumulator placeret i udstyrets fundament. Den faktiske dybde og længde af denne brønd bestemmes specifikt baseret på tykkelsen af ​​metalstrimlen og den tilsigtede skærehastighed; disse dimensioner styrer direkte skæringspræcisionen og driftsstabiliteten af ​​loopskæringsmaskinen. For tyndere strimler - som har høj duktilitet og er tilbøjelige til at deformeres - kræves der typisk en dybere fordybning for at sikre, at strimlen forbliver stabilt afslappet inde i løkkeakkumulatoren og derved forhindre rynkning eller lateral afvigelse under opskæringsprocessen. Omvendt, for tykkere strimler - som udviser større stivhed og modstandsdygtighed over for deformation - er en længere hul nødvendig for at imødekomme strimlens bufferkrav. Efterhånden som spaltningshastigheden stiger, bliver kravene til pits dybde og længde mere krævende. Kun ved at opfylde disse præcise krav kan sløjfeskæringslinjen maksimere sit højhastighedsskæringspotentiale, mens den stadig sikrer, at slidsekvaliteten forbliver kompromisløs, hvilket garanterer, at systemet konsekvent kører med ekstrem nøjagtighed og effektivitet.

Funktioner af Loop Slitting Machine

●Højeffektiv drift — Maksimale produktionshastigheder kan nå op til 230 m/min, med hastigheder fleksibelt justerbare for at opfylde specifikke driftskrav. ●Multi-Strip-opskæring — Sløjfeskæringslinjen er i stand til samtidig at skære materialet i så mange som 40 smalle strimler i en enkelt gennemløb. ●Fuld automatisering — Sløjfeskæringsmaskinen er integreret med en spolopbevaringsarm af krydsformet drejekors og en automatiseret spaltespolepakkelinje for at minimere manuel arbejdskraft i videst muligt omfang.

Forskellige designkonfigurationer til løkkeskæringslinje

(1) Enkelt sløjfeskæringslinje

(a) Single-entry loopslidning:Kernedesignprincippet i denne konfiguration involverer placering af en sløjfeakkumulator før skæreenheden. Denne særlige arkitektur forbedrer skæringsnøjagtigheden betydeligt og strømliner løkkeskæringslinjens skæreproces. Dette design stopper tydeligt med at glide ved skærebladene ved at tillade enten mikrospænding eller nulspændingsskæring, hvilket sikrer dimensionsnøjagtigheden af ​​slidsstrimlerne - en væsentlig faktor for løkkeskæringsmaskinens evne til at opfylde store præcisionsfremstillingskrav.

Derudover strømliner hele løkkeskæringsmaskinens struktur og sænker produktionsomkostninger og vedligeholdelseskompleksitet, samtidig med at den forbedrer driftseffektiviteten, behøver afspoleren ikke en ekstra selvcentrerende mekanisme, da løkken selv inkluderer en.

(b) Single-Exit Loop Slitting: Denne designkonfiguration er kendetegnet ved placeringen af ​​en løkke efter skæreren. Efter skæreprocessen føres slidsstrimlerne af skæreren ind i en spændingsfri løkke placeret mellem skæremaskinen og spændeenheden; dette repræsenterer en af ​​de mest udbredte enkeltsløjfes designordninger, der i øjeblikket anvendes i sløjfeskæringslinjer. Til opskæring af tynde strimler kan et kantføringssystem på indgangssiden være påkrævet for at sikre en stabil afvikling af spolen under skæreprocessen og for at forhindre, at strimmelforskydning kompromitterer spaltningsnøjagtigheden. Denne tilgang tjener to primære funktioner: For det første forhindrer den effektivt problemer relateret til asynkron rekyl mellem individuelle strimler - ofte forårsaget af variationer i strimmeltykkelse - ved præcist at kontrollere rekylspændingen for at sikre pæn og ensartet spolevikling.

For det andet tillader inkluderingen af ​​en udgangs-side-løkke, at strimlerne kan flyde frit væk fra skærebladene, hvorved bladslid, der typisk er forbundet med opskæring under spænding, elimineres; dette forlænger effektivt knivenes levetid og reducerer omkostningerne til vedligeholdelse af udstyr. Derudover, fordi udgangssektionen fungerer under en spændingsfri tilstand, forhindrer den effektivt deformationsfænomener - såsom "halsning" (strimmelindsnævring) - hvilket yderligere garanterer kvaliteten af ​​spaltestrimlerne.

(2) Dobbelt sløjfeskæringslinje

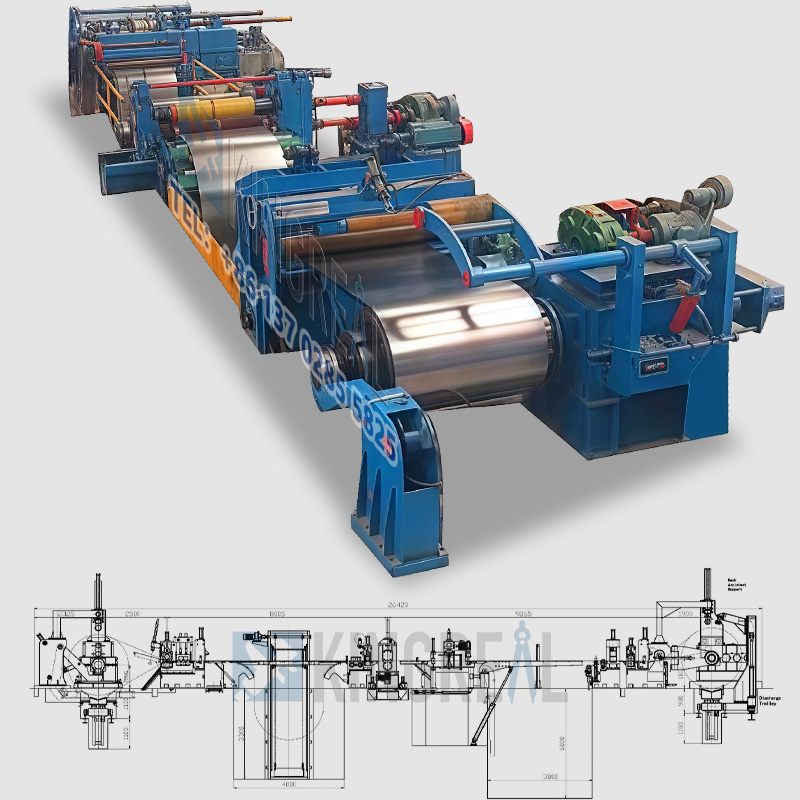

Kerneegenskaben ved den dobbelte løkkeskæringsmaskine er inkorporeringen af ​​to løkker i pit-stil, strategisk placeret på forskellige nøglesteder for at arbejde i tandem. Dette samarbejdsarrangement forbedrer skæreydelsen og stabiliteten af ​​linjen yderligere, hvilket gør den ideel til højhastighedsskæringsapplikationer, der involverer tynde materialer, hvor der kræves ekstremt høje standarder for skærekvalitet.

Den første løkke er placeret mellem decoileren og skæremaskinen, der tjener som en kritisk komponent, der muliggør kontinuerlig og synkroniseret drift af hele linjen. Dens primære funktion er at buffere og imødekomme hastighedsforskellen mellem afviklingsprocessen og opskæringsprocessen. Ved at gøre det sikrer det, at afrulnings- og opskæringsoperationerne forløber kontinuerligt og i perfekt synkronisering, og forhindrer derved problemer såsom strimmelstrækning, deformation eller opskæringsafvigelser, der ellers kunne opstå som følge af hastighedsfejl. I mellemtiden forbliver stålbåndet i gulvgraven i en fuldstændig afslappet tilstand. Skæreren trækker strimlen fra gruben til forarbejdning; da der ikke er nogen modspænding til stede under skæreoperationen, minimeres genereringen af ​​grater effektivt, hvorved kantkvaliteten af ​​slidsstrimlerne forbedres væsentligt.

En anden sløjfegrav er placeret mellem skæremaskinen og spændings-/tilbageslagsenheden. På grund af slidsinducerede spændinger og iboende tykkelsesvariationer i selve den valsede coil udviser de individuelle strimler fremstillet efter opskæring ofte små forskelle i længden. Uden ordentlig regulering ville denne uoverensstemmelse forstyrre tilbageslagsprocessen og kompromittere både produktionseffektivitet og produktkvalitet. Denne sløjfegrav imødekommer og kompenserer effektivt for disse længdevariationer og sikrer derved kontinuiteten af ​​opskærings- og rekyloperationerne og eliminerer behovet for produktionsstop for at udføre justeringer. Ydermere letter tilstedeværelsen af ​​denne sløjfegrav den synkroniserede styring af de motorer, der driver skæremaskinen og rekylenheden.

Bemærk: Selvom en sløjfegrav ikke er strengt obligatorisk for enhver metalskæringsmaskinekonfiguration, er den absolut essentiel til højpræcisionsapplikationer, tynde materialer, højhastighedsoperationer og flerstrengsskæringsprocesser. Omvendt kan blot opskæring af linjer designet til standard-gauge materialer og lavere driftshastigheder med succes betjenes uden en sløjfegrav.

FAQ Om Loop Slitting Line

1) Hvordan fungerer en løkkeskæringslinje?

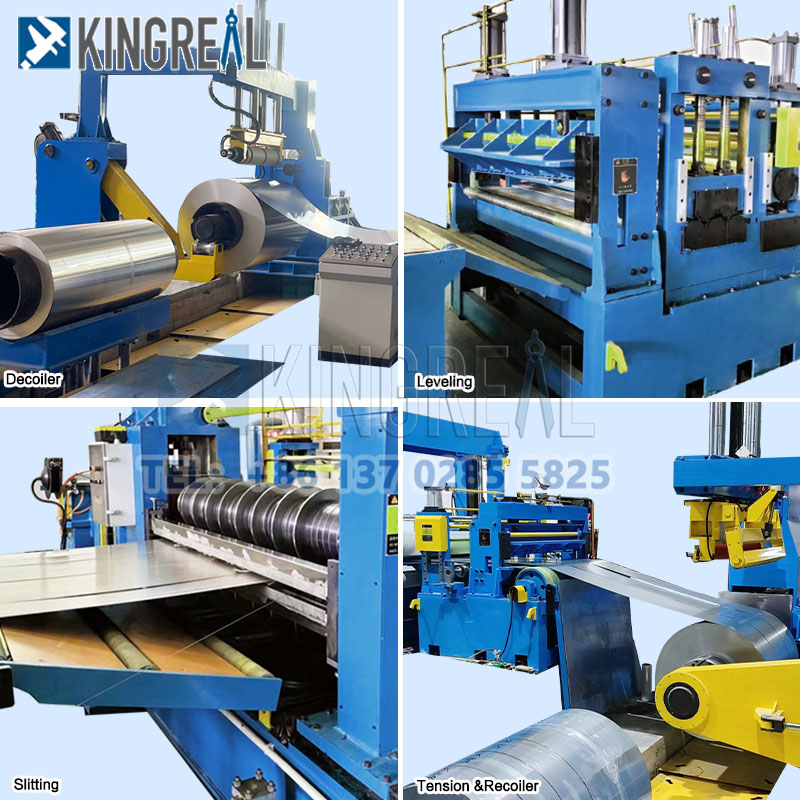

En løkkeskæringsmaskine ruller en metalspole ud, skærer den i smallere strimler ved hjælp af roterende knive og trækker strimlerne tilbage til videre bearbejdning eller forsendelse.

2) Hvilke materialer kan behandles med en løkkeskæringslinje?

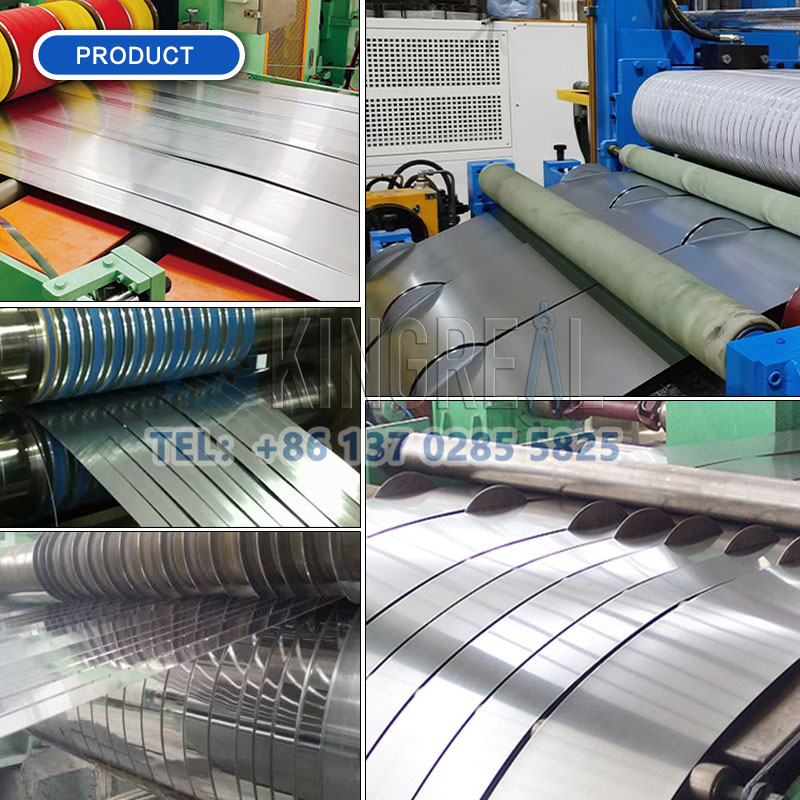

Loopskæringsmaskiner kan behandle forskellige metaller, herunder stål, rustfrit stål, aluminium, kobber, siliciumstål, PPGI og mere.

3) Hvad er fordelene ved automatisering i løkkeskæringslinjer?

Automatisering kan forbedre nøjagtigheden og konsistensen af ​​smalle strimler, reducere manuelt arbejde, øge produktionen og minimere menneskelige fejl.

4) Hvor ofte skal en løkkeskæringsmaskine vedligeholdes?

Vedligeholdelse af løkkeskæringslinjer er opdelt i daglige eftersyn og periodiske eftersyn. KINGREAL STEEL SLITTER-teamet vil give anbefalinger baseret på kundens brugsfrekvens og andre faktorer.

5) Hvad er levetiden for skæreklinger?

Levetiden for skæreblade er påvirket af produktionsvolumen, driftsforhold og materialeegenskaber. Variationer i klingens sammensætning og anvendelse påvirker typisk levetiden.

Om KINGREAL STEEL SLITTER

Som en specialiseret designer og producent af metalskæringslinjer kan KINGREAL STEEL SLITTER prale af over to årtiers omfattende erfaring i design og fremstilling af metalskæringslinjer. Ved at udnytte dyb teknisk ekspertise og en robust produktionsinfrastruktur har virksomheden med succes designet adskillige metalskæringslinjer til dato. Disse systemer er blevet idriftsat med succes og fungerer i øjeblikket problemfrit i kundefaciliteter på tværs af forskellige lande og regioner verden over, hvilket leverer exceptionel produktionseffektivitet og værdi til vores kunder. KINGREAL STEEL SLITTER metalskæringslinjeinstallationer spænder over et forskelligartet geografisk fodaftryk – inklusive Saudi-Arabien, Italien, Mexico, Brasilien, Indonesien, Canada, Turkmenistan og andre – og dækker alle større globale metalforarbejdningsmarkeder og etablerer en rig portefølje af internationale projektreferencer.

Senest blev en ny metalskæringslinje – fremstillet i samarbejde med en kunde i Indien – med succes sendt til kundens facilitet i går.

KINGREAL STEEL SLITTER er fortsat forpligtet til løbende at optimere designskemaerne og ydeevneparametrene for metalskæringslinjer. Ved at holde os ajour med de nyeste teknologiske fremskridt og reagere direkte på vores kunders praktiske produktionskrav sikrer vi, at hver metalskæringslinje, vi leverer, er perfekt skræddersyet til kundens specifikke driftsmiljø og produktionsbehov. Ydermere giver KINGREAL STEEL SLITTER kunderne en omfattende pakke af supporttjenester - inklusive fabriksbesøg, tilpasset metalskæringslinjedesign, maskininstallation, driftstræning, vedligeholdelse og levering af reservedele. Ved at sikre hele produktionsprocessen sikrer vi, at vores kunder kan udnytte deres metalskæringslinjer med maksimal effektivitet og stabilitet.
