I enfuldautomatisk stålskæringslinje, den tværgående drejekorsspole-opbevaringsarm spiller en central rolle, der hjælper med at sikre den jævne bevægelse og håndtering af metalspoler, når de flyder gennem forskellige behandlingsstadier. Det står som en af de centrale hjælpekomponenter, der muliggør højeffektiv, kontinuerlig produktion i fuldautomatiske stålskæringsmaskiner. Når man designer fuldautomatiske stålskæringslinjer, inkorporerer KINGREAL STEEL SLITTER typisk denne komponent for at øge automatiseringsniveauet gennem hele produktionsprocessen og minimere behovet for manuel indgriben.
Tvær-type drejekors spoleopbevaringsarme er kernekomponenter til spoleopbevaring og håndtering, specielt designet til at komplementerefuldautomatiske stålskæringsmaskiner. Deres primære funktion er velordnet opbevaring og effektiv håndtering af færdige spoler umiddelbart efter, at de er blevet behandlet af den fuldautomatiske stålskæringslinje; samtidig kan de hjælpe med midlertidig opbevaring og overførsel af råmaterialespoler. De fungerer som et kritisk omdrejningspunkt, der bygger bro mellem de forskellige stadier af opskæringsprocessen – inklusive skæring, tilbageslag og pakning – for at sikre en problemfri arbejdsgang. Det strukturelle design af den tværgående drejekors-spoleopbevaringsarm er omhyggeligt skræddersyet til produktionskravene for den fuldautomatiske stålskæringsmaskine; typisk bestående af roterende arme eller bjælker, dens kernefunktion er at sikre og rotere spoler for at lette midlertidig opbevaring eller efterfølgende forarbejdningstrin - såsom pakning og overførsel - og derved garantere et uafbrudt produktionsflow.
For at tilpasse sig de automatiserede produktionskarakteristika for den fuldautomatiske stålskæringslinje, prioriterer tælleopbevaringsarmens design kompatibilitet med andre maskinkomponenter. Dette sikrer, at det nemt kan integreres med håndterings- og forarbejdningsudstyr for at danne et komplet, automatiseret produktionssystem med lukket sløjfe.
For at imødekomme de automatiserede styringskrav for den fuldautomatiske stålskæringslinje, drives den tværgående drejekors-spoleopbevaringsarm af et motorstyringssystem og understøttes af en PLC. Denne konfiguration muliggør præcis positionering og fleksibel rotation af spolerne, perfekt synkroniseret med produktionsrytmen i den fuldautomatiske stålskæringslinje.
Ifuldautomatiske stålskæringsmaskiner, er installationsstedet og det strukturelle design af den tværgående drejekors-spoleopbevaringsarm optimeret specifikt omkring den fuldautomatiske stålskæringsmaskines produktionsarbejdsgang. Kernemålet er at løse de udfordringer, der er forbundet med udledning, opbevaring og overførsel af færdige spoler under produktionsprocessen, og derved øge den samlede produktionseffektivitet af den fuldautomatiske stålskæringslinje. Specifikt er den tværgående drejekors-spoleopbevaringsarmskomponent placeret bagerst på den fuldautomatiske stålspaltemaskines udledningsvogn. Den fungerer i synergi med rekyleren og aflæsningsvognen, hvilket skaber en præcis grænseflade mellem opskæringsoperationen og de efterfølgende håndteringstrin for færdige produkter og sikrer i sidste ende, at den fuldautomatiske stålskæringslinjes produktionsproces forbliver kontinuerlig og uafbrudt. Det primære formål bag KINGREAL STEEL SLITTER-ingeniørers design af denne specifikke komponent til fuldautomatiske stålskæringsmaskiner er at muliggøre øjeblikkelig overførsel af færdige stålspoler til et roterende stativ, når deres haleender er blevet fastgjort.
Dette gør det muligt for den fuldautomatiske stålskærermaskines recoiler at begynde at vikle den næste spole i realtid - uden at skulle vente på en traverskran for at transportere det færdige produkt - og derved fundamentalt reducere nedetiden forårsaget af kranrelaterede forsinkelser og eliminere interferens fra nedstrøms pakkeoperationer. Følgelig øger dette effektivt den fuldautomatiske stålskæringslinjes faktiske driftstimer og øger dens timeproduktionskapacitet. Ydermere frigør implementeringen af tællekorset coil-opbevaringsarmstativet traverskranen fra at blive bundet til den fuldautomatiske stålskæringsmaskines produktionsrytme, hvilket giver mulighed for mere fleksibel planlægning og anvendelse til andre tunge løfteopgaver. Dette optimerer værkstedets produktionslayout og udstyrsudnyttelse yderligere, hvilket sikrer en jævnere og mere effektiv produktionsarbejdsgang for den fuldautomatiske stålskæringslinje.

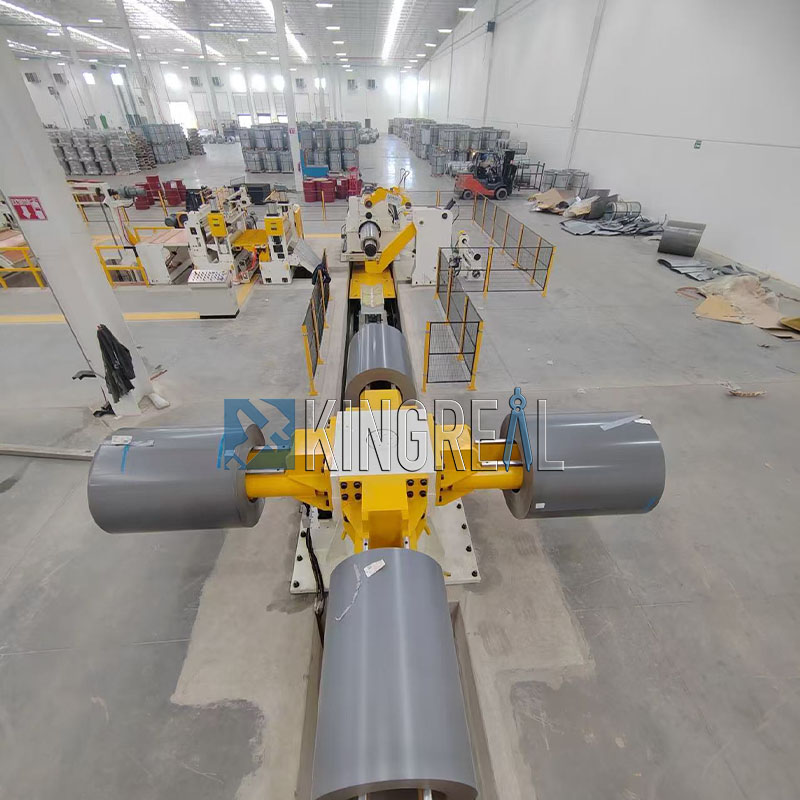

Skræddersyet til de specifikke belastningskrav og driftsmiljøet for fuldautomatiske stålskæringsmaskiner, er strukturen og funktionerne i kryds-type tællekorset spoleopbevaringsarmsstativ blevet omhyggeligt konstrueret. Den anvender en "krydsformet" (180-graders) dobbeltsidet roterende stativkonfiguration med en enkeltsides belastningskapacitet, der når op til 16 tons. Dette gør den i stand til ubesværet at håndtere de store tungmetalspoler, der behandles af den fuldautomatiske stålskæringsmaskine, og opfylder perfekt de strenge krav fra tunge industrielle applikationer, såsom stålbearbejdning. Tvær-type drejekors coil-opbevaringsarm rack er udstyret med fire opbevaringsarme, der samtidig er i stand til at holde flere færdige coils behandlet af den fuldautomatiske stålskæringslinje. Dette forbedrer linjens kontinuerlige produktionskapacitet yderligere og forhindrer nedetid forårsaget af ophobning af færdige produkter. Kraftmæssigt drives reolens rotation af en hydraulisk motor via et gear transmissionssystem. Denne mekanisme sikrer jævn drift og rigelig kraft, hvilket garanterer præcise og effektive rotationsbevægelser. Stativet understøtter fuld 360-graders rotation i både urets og mod urets retning, hvilket giver fleksibiliteten til at imødekomme forskellige overførselsretninger og opbevaringskrav til færdige spoler, hvilket letter sømløs koordinering med den fuldautomatiske stålskæringsmaskines aflæsningsvogn og pakkeudstyr.
Udstyr enfuldautomatisk stålskæremaskinemed en tællekors af krydsformet spoleopbevaringsarm hæver dets niveau af automatisering betydeligt. Dette reducerer drastisk behovet for manuel indgriben og reducerer derved den fysiske arbejdsintensitet forbundet med manuelle operationer og minimerer produktionstab som følge af menneskelige fejl. I traditionelle fuldautomatiske produktionsarbejdsgange for stålskæring, når opskæringsprocessen er afsluttet, kræves manuel krandrift for at løfte de færdige spoler fra rekyleren til efterfølgende emballering. Denne proces er ikke kun tidskrævende, men resulterer også i længere nedetid for den fuldautomatiske stålskæringsmaskine, mens den venter, og kompromitterer derved dens produktionseffektivitet alvorligt. Men med integrationen af en cross-arm coil handler, er dette problem fuldstændig løst: Umiddelbart efter at den fuldautomatiske stålskæringsmaskine er færdig med sin drift, transporterer en aflæsningsvogn automatisk det spaltefærdige materiale til cross-arm handleren. Tværarmen overtager derefter modtagelsen og den midlertidige opbevaring af de færdige spoler, hvilket gør det muligt for aflæsningsvognen straks at vende tilbage til den fuldautomatiske stålskæringslinje for at hjælpe med den næste produktionscyklus – og derved opnå en problemfri integration af opskærings-, aflæsnings- og opbevaringsstadierne.
Topmonteret drivsystem: Den roterende port anvender et topmonteret drivsystem – omfattende støttegear og en motor – som letter vedligeholdelsen. Dette design sikrer både driftsstabilitet og pålidelighed.
Signal og mekanisk positionering: Den roterende port anvender et hybrid positioneringssystem, der kombinerer signalbaseret detektering med mekaniske stop, hvilket sikrer præcis bevægelse og nøjagtig placering af spolerne. Denne avancerede positioneringsmekanisme garanterer sikker og højeffektiv drift.
Stabil og pålidelig struktur: Den roterende port har en robust rammestruktur designet til stabil drift. Den er let at bære tunge belastninger og giver en sikker og pålidelig løsning til håndtering af store, kraftige spoler.
Kunne du tænke dig at lære mere om funktionerne af andre komponenter inden for enfuldautomatisk stålskæringslinje? Du er velkommen til at kontakte KINGREAL STEEL SLITTER direkte!
