Hvad er en klip-til-længde skærelinje? KINGREAL Sheet Metal Cut-to-længdemaskine bruges normalt til at decoilere, nivellere og skære spoler af forskellige materialer og tykkelser til de bredder, der er specificeret af kunderne. Almindelige spoletykkelser spænder fra 0,3-3 mm, med forskellige produktionsdesign til forskellige råmaterialer og produktionskrav. Du er velkommen til at sende din anmodning til KINGREAL!

Send forespørgsel    Download PDF

Produkt beskrivelse

Video Display:

Virksomhedsoversigt:

sheet metal cut to length machine

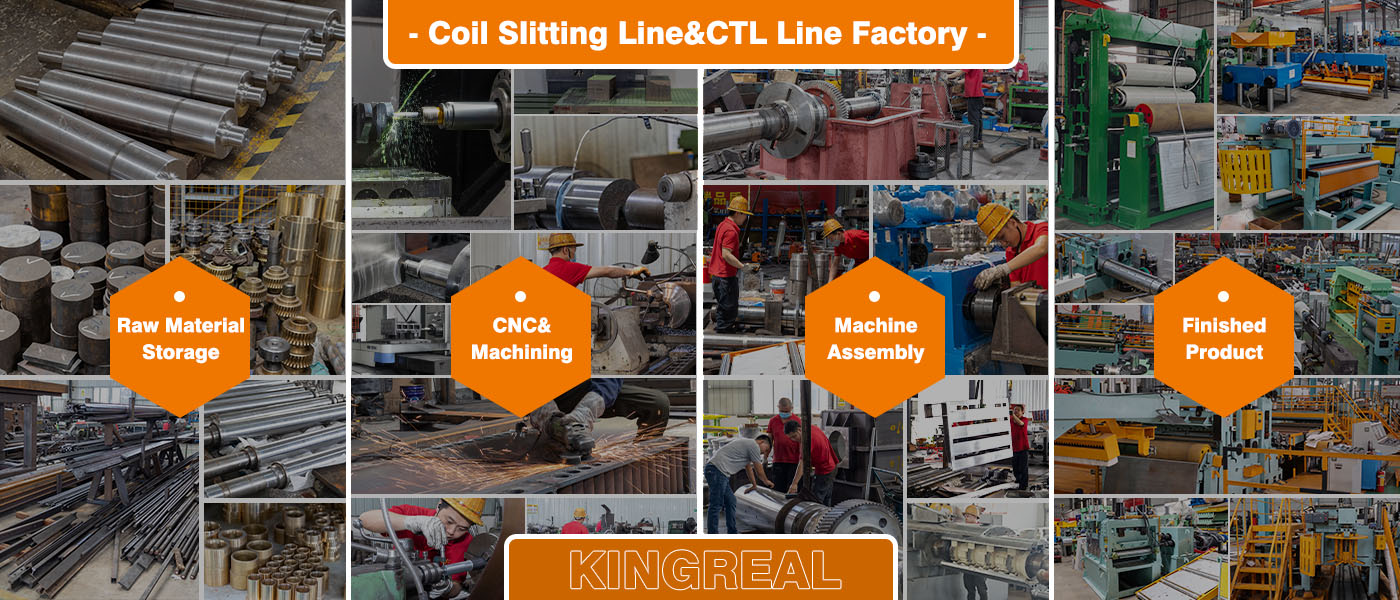

KINGREAL beskæftiger sig med fremstilling af spolebehandlingsudstyr og giver kunderne en række tjenester inden for design, produktion og salg. De mest karakteristiske produkter er Coil Slitting Machine og Cut To Length Line Disse maskiner bruges i vid udstrækning til opskæring, klipning eller udstansning af metalplader i forskellige størrelser og former.

Metalplade skåret i længde maskine Beskrivelse:

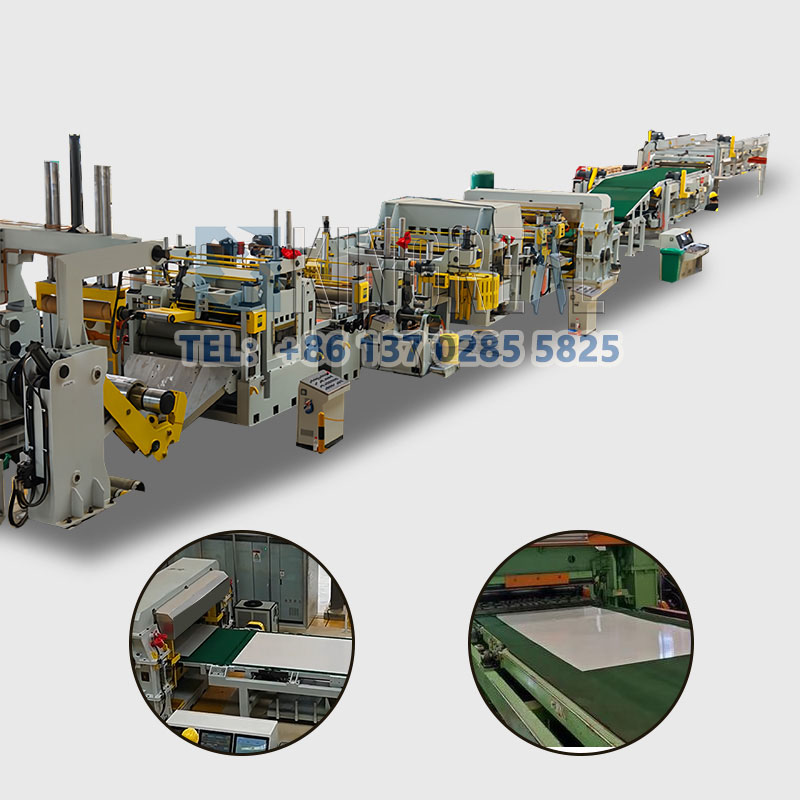

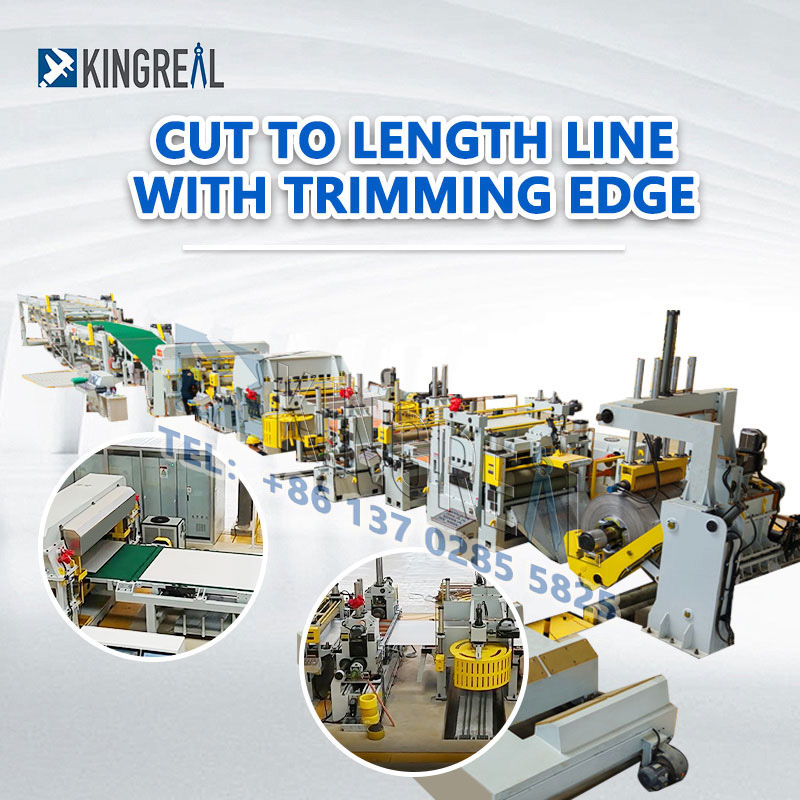

KINGREAL pladespiralskæremaskine bruges til afrulning, nivellering, fremføring, afskæring i længden, trimning og stabling af metalspoler, anvendelige materialer omfatter aluminiumsspole, rustfrit stål, koldvalset stål, varmvalset stål, PPGI, kobberbånd og andre materialer, hvilket sikrer, at klippelinjens diagonale nøjagtighed er ≤0,50 mm, og den maksimale hastighed kan være somhøj som 80M/min.

metal cut to length line

Forskellige tykkelser af spoler, materialer og forskydningsbredder vil direkte påvirke designet af metalpladeskæringsmaskinen. Den almindelige tykkelse af spoler er 0,3-3MM, og den almindelige forskydningslængde er 1200-1600MM, hvilket er et af de fleste kunders produktionskrav. Samtidig kan KINGREAL også tilpasse designet efter kundens specificerede produktionsbehov, enten vælge den kraftige fuldautomatiske tilpassede spoleskæremaskine ellerkompakt spole skåret i længden linje.


Med mere end 20 års erfaring inden for fremstilling og salg, har KINGREAL med succes solgt sine klippelinjer til lande som f.eks.Saudi-Arabien, Indien og Rusland, og er i stand til at levere optimale løsninger og eftersalgsservice.Velkommen til at kontakte os.

Produktkatalog:

metal cut to length machine

(Du kan klikke her for at downloade)

Arbejdsproces:

metal cut to length

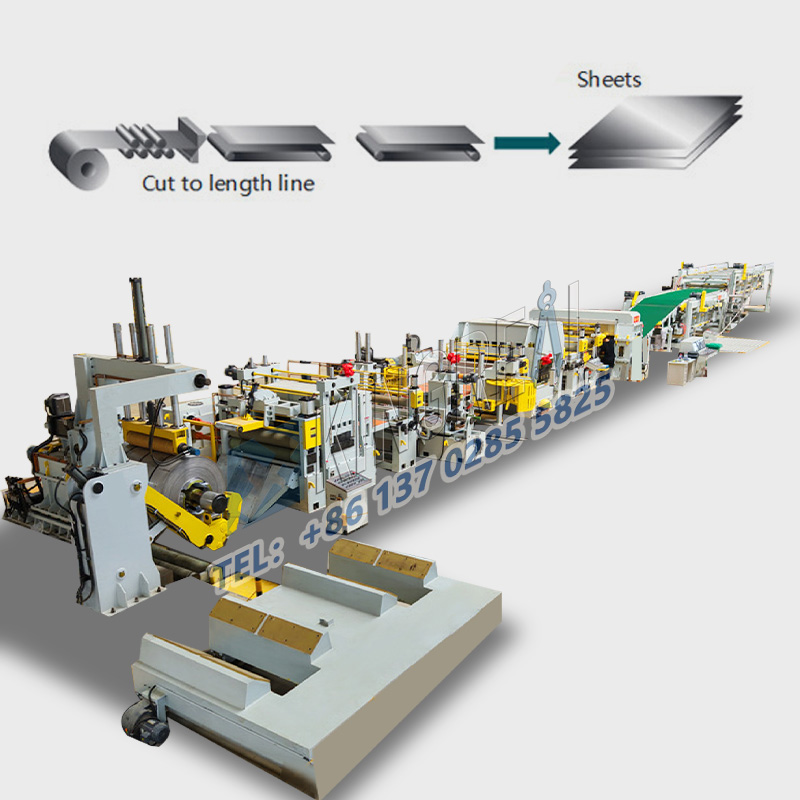

Spolevogn → Decoiler → Klem fremføringsrullefremføring → Højpræcisions nivelleringsanordning → Fastskæring → Aflæsningsbord / Automatisk stablebord

Teknisk specifikation:

① Spolespecifikation:

Materiale af spoler

Kromstål, galvaniseret jernplade, galvaniseret aluminiumsplade



Spoletykkelse

0,12-20 mm



CoilWidth

≤1300 mm



Spole ID

Φ508 mm



Spole OD

Φ1600 mm



MaxCoilWeight

10.000 kg

② Produktionslinjespecifikation

Fodringspræcision

Længde 1000±0,3 mm, Diagonal 1000±0,5 mm

Klip til længde linjehastighed

0-80m/min justerbar

Pneumatisk specifikation

5 kg/cm²

 Stabler størrelser

Min. bredde 500 mm, maks. bredde 1300 mm. Min. længde 1200 mm, maks.

Anden størrelse

Længde: 5000 mm; Højde: 20-400 mm



Fodrings- og klippehastighed

1m≤30m/min eller afhænger af produktets længde



Maskinretning

 fra venstre mod højre (bekræftes)

Samlet installationseffekt

 Omkring 35KW


③ Komponentliste

- Spolevogn

- Hydraulisk decoiler

- Indgangsguide

- Fire/seks højnivelleringsmaskine

- Ringbro

- Sidestyreskive

- CNC servo fodring glattemaskine

- Målesystem

- Klippemaskine

- Transportbord

- Pneumatisk aflæsningsanordning

- Hydraulisk løftebord

- Afstabling af bil

- Hydrauliksystem

- Pneumatisk system

- Elektrisk system PLC kontrol

cut to length metal

Hovedkomponentdetaljer:

Nivellering:

Funktion: Den bruges til udjævning af materiale og fodring i fast længde.

Hovedstruktur: nivelleringsrulle, elektrisk del, modtryksvalsesamling, tilførsels- og udledningsstøttesædesamling.

Nivelleringsvalse: Gcr15 Heat Treatment stål er bratkølet og hærdet og derefter behandlet med højfrekvensbehandling. Efter to gange med galvanisering og cylindrisk slibning er overfladen blank og har ingen spor, og hårdheden når HRC62 grader eller mere. Diameteren på nivelleringsakslen er ø100mm. Juster snekkegearet manuelt for at løfte nivelleringsvalsen.

coil cut to length machine
coil cut to length
Skæremaskine

Funktion: Den bruges til skæring af materialer med fast længde.

Hovedstruktur: hovedramme, klinge, pneumatisk kobling, elektrisk del osv.

Hovedramme: Hele rammen er svejset med højkvalitets kulstofkonstruktionsstål og er blevet udglødet efter svejsning.

Klinge: Klingen er lavet af Cr12-materiale, varmebehandlingens hårdhed når HRC62 grader, og den firesidede skærkant kan udskiftes.

Pneumatisk koblingsstruktur: Ændring af den traditionelle mekaniske bremsemetode, lav støj, lang levetid og nøjagtig.

Stablemaskine

Funktion: Bruges til materialetransport.

Hovedstruktur: ramme, hydraulisk system, rullende udledningsplatform osv.

Ramme: Den er svejset med kulstofstål, som er stabilt og fast. Sakse-type design, cylinderen strækkes og løftes.

Opløftende platform til udtømning: Oliemotoren driver transmissionshjulet for at drive tromlen til at rotere for at overføre materialeudledningen.

coil cutting line

Slutproduktvisning:

coil cut to length line

Maskinkvalitetskontrol:

cut to length coil line


KINGREAL  har etableret en streng kvalitetskontrolproces for at sikre, at hvert produktionstrin lever op til standarderne og kravene. Dette inkluderer indkøb af råmaterialer, produktionsproces, montering, test osv. For at sikre, at alle dele af maskinen lever op til kvalitetsstandarderne.


Det har også bestået den internationale CE-certificering.
