CR Coil Cut To Length Line - KINGREAL SLITTER er designet til præcisionsskæring i længden af ​​koldvalsede materialer med almindelige tykkelser fra 0,3 til 3MM. Mere end 20 års produktionserfaring kan levere diversificerede produktionsløsninger, velkommen til at kontakte os!

Send forespørgsel    Download PDF

Produkt beskrivelse

Videovisning af CR-spole skåret i længde - KINGREAL SLITTER:


Produktionslinjebeskrivelse:

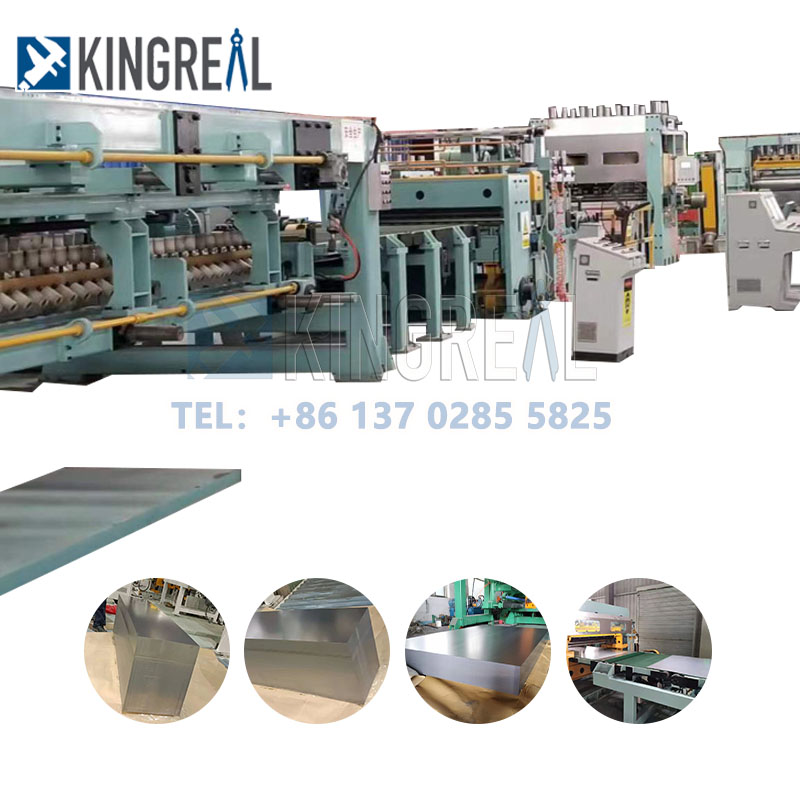

KINGREAL SLITTER CR Coil Cut To Length Line er en linje, der er specielt designet til at behandle metalspoler fra den originale spole gennem en række processer såsom afrulning, nivellering, klipning i længde, trimning og stabling for at opnå en specificeret længde af pladen metal. Det opfylder vores kunders forskellige produktionskrav:


- Råmateriale:

Varmvalset stål, koldvalset stål, galvaniseret stål, farvebelagt stål, højstyrkestål, rustfrit stål, aluminium, kobber og legeringer;

- Tykkelsesområde:

Letudstyr: 0,3-3MM.

Medium udstyr: 3-6MM

Tungt udstyr: 6-20MM


coil cut to length line

Arbejdsproces:


metal cut to length machine

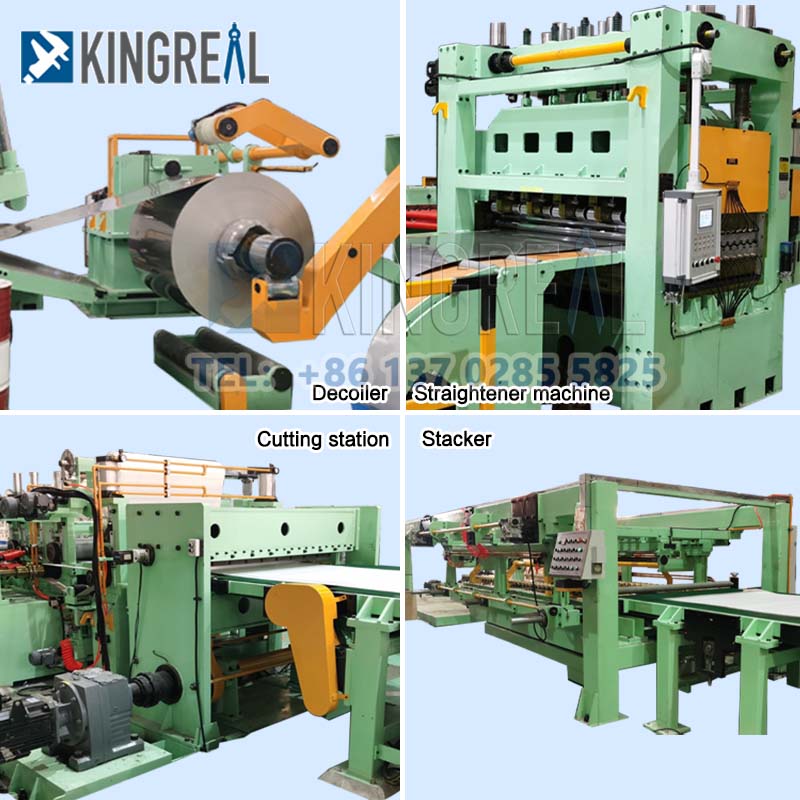

Loading Trolley car-- Hydraulisk decoiler --  Hydraulisk presning og styring-- Højpræcisions glattejern -- Skåret i længden Maskine -- Autostabler -- Elektrisk kontrolsystem -- Hydrauliksystem


Konfigurationsmuligheder:


KINGREAL SLITTER, som en leverandør af koldvalsede skære-til-længde linjer med mere end 20 års produktionserfaring, er forpligtet til at give kunderne diversificerede designløsninger til at opfylde deres forskellige produktionsbehov.


Skær-til-længde-linjen er i stand til at kombinere forskellige komponenter i henhold til kundens krav til at behandle og producere metalspoler, og hver linje skal tage hensyn til spolernes råmateriale, tykkelse og forarbejdningsbehov for at matche komponenterne. Den mest almindelige valgfri del:


- Glattejernsmaskine

Præcisionsnivellering; grov nivellering; dobbelte niveauer

metal straightener machine

- Trimmeanordning

Trimming device

- Automatisk stabling

stacker machine

Teknisk specifikation:

Råstof
GI, CR, CS
Pladetykkelse
0,3-4,0 mm
Arkbredde
500-2000 mm
Udvendig diameter af spole
≤φ2200mm
Indvendig diameter af spole
508 mm; 610 mm
Skærehastighed
0-60m/min (justerbar)
Trådningshastighed
0-15m/min
Magt
380V/50Hz/3Ph
Samlet kraft
~200Kw

Hovedkomponentdetaljer:

Decoiler

Ved hjælp af dette apparat kan den bærende stålspole fastspændes og åbnes for at opnå spændingsafviklingsfunktionen. Rammekrop, rulle, transmissionssystem, pressematerialesystem, spændingssystem, smøresystem og hydrauliksystem er dets bestanddele.

Drivmekanisme: Koblingsmekanismen realiserer strømadskillelsen under normal afvikling og den passive afladning af materialet. Uncoilerens spindel skubbes af motoren til at rotere, hvilket realiserer udfoldningen af ​​stålspolen og fremføringen af ​​hovedet.

Hæve- og krympesystem: Den kileformede skyder og glidesædet på spindlen frembringer forskydning ved hjælp af spænding fra hæve- og krympecylinderen, så stigningen realiseres.


decoiler

Højpræcisions nivelleringsmaskine

Struktur og formål: Ujævn stålpladenivellering er dens tilsigtede formål. Nivelleringsmaskinen bruger en seks-lags rullekonstruktion. For at opnå den bedste nivelleringseffekt behandles hver nivelleringsvalse gennem præcisionsdrejning, anløbning, forkromning og slibning. Med en universalkobling driver distributionsgearkassen nivelleringsvalserne uafhængigt, hvilket gør det muligt for den enkelte maskine at rotere både fremad og bagud.



coil cut to length

Tilskåret maskine

1. Vægt af enhedsudstyr: mere end 600 tons, kompleks struktur, fremstillingsproblemer, høj monteringspræcision, højt niveau af automatiseringskontrol.

2.Parallelisme af klippeblade: 0,1 mm parallelitet er garanteret på de øvre og nedre klippeblade på maksimalt 5,2 m længde.

3. Skærbladsafstand: i den mindste klippebladsafstand på 0,45 millimeter for at sikre sikker og stabil forskydning.

4. Skæretid og præcision: på 3,6 sekunders ren forskydningstid for 50 mm tyk, 5 meter bred stålplade for høj præcision, højkvalitets forskydning

De tekniske fordele ved udstyret omfatter:

Meget stiv, lav-deformation rammefunktioner, der giver stabil klipning og dramatisk forbedrer forskydningskvalitet.

Overbalanceret oscillerende rulletransportørteknologi med uafhængigt drev reducerer stålpladebøjningsdeformation og forbedrer forskydningskvaliteten. Tynd oliesmøringsstruktur, beskyttelse af oliepaladset og selvsmørende materialepåføring for at forenkle strukturen og forbedre sliddeles levetid.


coil cut to length line

Hvorfor vælge os:

- Stor erfaring med projektproduktion (over 20 år)

- Komplette produktionsløsninger

- Teknisk team og eftersalgsteam

- Indenlandske og internationale udstillinger


KINGREAL FACTORY
