Heavy Gauge Cut To Length Line - 2024 KINGREAL STEEL SLITTER kan levere både skåret i længden, højhastigheds skåret i længden maskine, enkel skåret i længden linje og denne tunge gauge skåret i længden maskine, som kan præcisionsskære i længden af ​​varmtvalset stål, koldvalset stål, rustfrit stål, siliciumstål og andre metalspoler til en fuldautomatisk stabelproduktionsproces.

Breakout På Heavy Duty Skåret til Længde Line

På grund af dens høje styrke, gode sejhed, nemme bearbejdning og formning og gode svejseevne, er tyk plademetalspole meget udbredt i forskellige industrielle områder for at imødekomme behovene i forskellige industrier. Heavy Gauge Cut To Length Line-efterspørgslen er stigende, forarbejdning af tyk metalplade til de højere krav til udstyret, fra nivellering af afviklingsudstyr til forskydning og stabling. Kravene til det bærende område er meget højere end til andre tykkelser af metalplader.

KINGREAL STEEL SLITTER Heavy Gauge Cut To Length Line er specielt designet til at behandle spoler med et tykkelsesområde på op til 6-20MM ved hjælp af decoiler, glattejern, måling, skåret i længde maskine og stabling.

Teknisk specifikation af Heavy Gauge Cut To Length Line

Arbejdsproces af tung sporvidde skåret i længdelinje

Hydraulisk decoiler-- Ramme Hydraulisk Pilotmaskine--Syv-rulle nivelleringsmaskine--Dobbelt-hoved trimmer - Scarp Collector - Elleve-rulle nivelleringsmaskine - Pneumatisk dimensioneringsanordning - Bagpladeføder - Hydraulisk skæremaskine - Stablemaskine

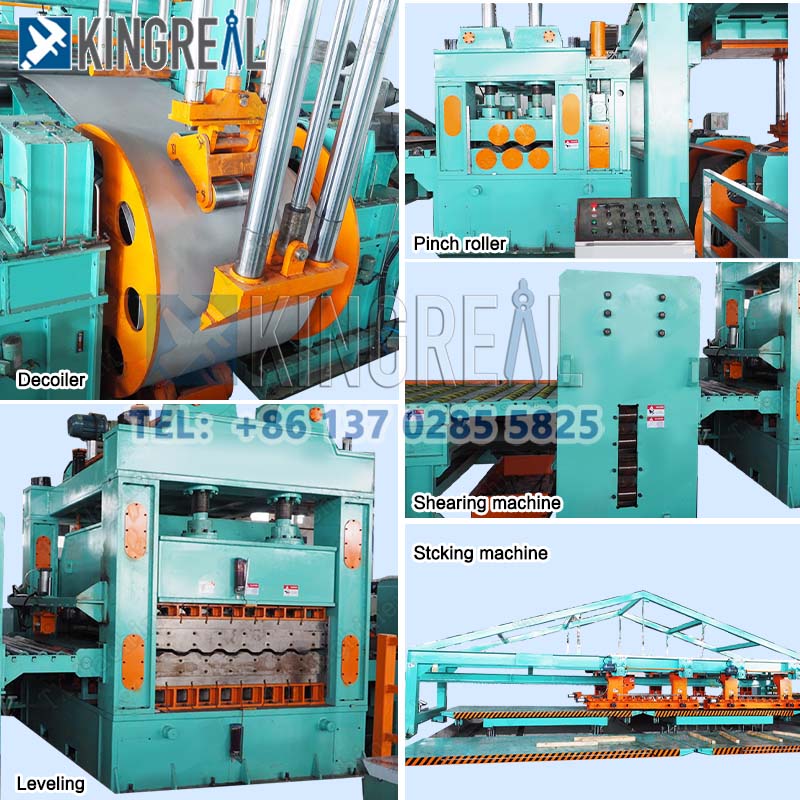

Flere specifikationer om Heavy Gauge Cut To Length Line

• Hydraulisk Double Cone Uncoiler

a. Kapacitet: 30T

b. Bremsespecifikationer: 4-DBH205

c. materialeramme løfteslag 650 mm (løft direkte til rullen, kan komme til materiale stålforing fjernet)

d. Vedtagelse af dobbeltlejet dobbelt kegle toptrykstype mekanisme til at klemme stålspolen, bevægelsen af ​​den anden ende af maskinbasen drives af hydrauliske cylindre og har funktionen af ​​samtidig drevcentrering, spindlen i den anden ende af uncoileren er designet med pneumatisk skivebremseanordning.

• Syv-rullers fornivelleringsmaskine

Det vedtager strukturen af ​​to-rulle fastspænding og fodring og fem-rulle nivellering. Motoren driver de øvre og nedre ruller gennem reduktions- og fordelingsboksen gennem den universelle forbindelsesaksel, den øvre rulles justering og nedpresning til fremføringen udføres af den hydrauliske cylinder, og den øvre rulles justering og nedtrykning til nivelleringen udføres af den elektriske kraft. I betragtning af den synkrone drift af førskolemaskinen og nivelleringsværten styres motorstyringen af ​​det amerikanske DC-kontrolsystem i PARKER590C-serien. Den universelle forbindelsesaksel anvender møllens industrielle kardanaksel.

Nivelleringsrullens diameter: Φ220mm

Udjævningsrulleafstand: 260 mm

Antal ruller: 2+5 ruller

Rullemateriale: GCr15 smedet stål med hærdet og mellemfrekvenshærdet (HRC60)

Hovedmotoreffekt: 132KW DC

Motoreffekt til justering:  2-7,5KW

Hovedreduktion:   JZQ850

Justeringsreduktion: 2-BWY4 Svingreduktion

• Størrelsesenhed

a. Funktion: Forhindrer, at arket løber ud af form, når det kører, og regulering af pladen ind i nivelleringshovedmaskinen. Den består af maskinbase, grænserulle, understøttende sædeglider, styrerulle og justeringsanordning. Lodrette styreruller er tilvejebragt på begge sider af pladebredderetningen, og styrerullerammen er fastgjort på den respektive slæde, som flytter slæden på styresøjlen i retning af pladebredden gennem motoren ved hjælp af valsetrådsmøtrikken, for at tilpasse sig de forskellige pladebredder. Justeringen er motoriseret.

b.Justeringsområde: 900~2000mm

Styrevalsemateriale: Gcr15(HRC60)

Justeringsmotor: 2~3KW

Justeringsreduktion: 2-WPDKS135Snekkereduktion

• Hovedskæring til længdelinje

Funktion: Klippemaskinen udfører hovedsageligt opgaverne med hovedskæring, haleskæring, sidetrimning, langsgående klipning og klipning i længden.

Materialetilpasning: Den er velegnet til stålplader af forskellig tykkelse og materialer, såsom almindeligt kulstofstål, højkvalitets lavlegeret stål, legeret stål, rørledningsstål og rustfri stålplade.

Grad af automatisering: Hele processen fungerer automatisk, hvilket reducerer manuel drift og forbedrer produktionseffektiviteten.

Nøjagtig måling: med høj præcisionsmåling for at sikre nøjagtig skærestørrelse.

Justering af klippebladsgab: Skærebladssidegab kan justeres for at sikre klippekvalitet.

a.Model: Hydraulisk bremse

b.Slag pr. minut: 8~12 gange

c.Klingemateriale: Cr12Mov

d. Motoreffekt: 55KW

• Konverter

Foderstation:

a.Den består af en ramme, et svingrullebord, en transportørrullebane og en kraftenhed. Dens funktion er at indføre den flade plade i kastemaskinen.

b. Motor: 7,5KW

c.Reducer: BWY4 Swing reducer

Hovedføder:

a.Den består af maskinbund, plak, skyder, kasterulle og kraftenhed. Kastemateriale løft og sænkning af øvre rulle til pneumatisk implementering. Transmissionen er mekanisk. Dens funktion er at føre pladen ind i havebordet.

b. Motor: 7,5KW

c.Reducer: BWY4 Swing reducer

• Stablemaskine

Stablebord: Det består af stålplader og stålsektioner svejset sammen. Dens funktion er at stable den kalibrerede flade plade. Længde 12 meter.

Pneumatisk lager: Den består af et sæt nivelleringsanordninger for længdegrænser og tre sæt nivelleringsanordninger til tværgående grænser. Både begrænsnings- og justeringsmekanismerne kan justeres efter forskellige brætbredder, og justeringen er manuel. Den materialekorrigerende udførelse er en pneumatisk aktuator.

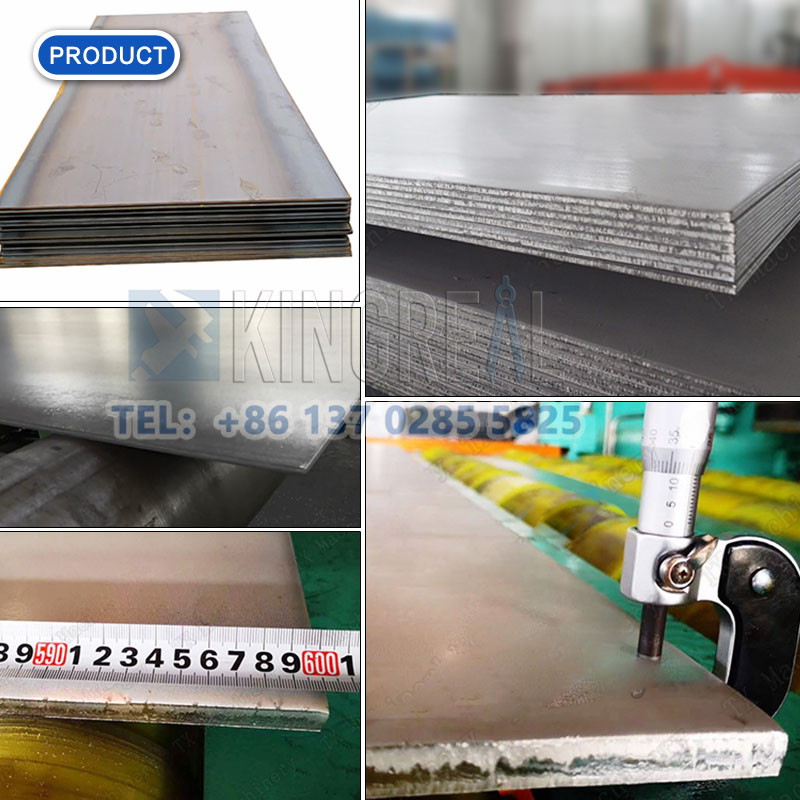

Visning af det endelige produkt

KINGREAL STEEL SLITTER Service til tunge spor, skåret i længden

1. Fuld vifte af skræddersyede tjenester, i henhold til kundens pladeproduktion behov for at give tunge gauge skåret til længde linjetegning design, kan konfigureres med valget.

2. Sørg for forskellige konfigurationer for tunge spor, der er skåret i længden, såsom læssevogn, trimningsanordning, automatisk stabling, automatisk afladning osv.; realisere fuldautomatisk produktion.

3. Sørg for en række tilbehør for at sikre stabiliteten og levetiden af ​​den tunge gauge, der er skåret i længden;

4. Ingeniører lokal eftersalgsservice garanti, kan guide installationen af ​​tung gauge skåret til længde linje på stedet.

5. 24/7 on-line eftersalgsservice, teknisk svar.

FAQ om Cut To Length Line

1/ Hvad er den maksimale tykkelse af stålpladen, som din maskine kan skære i længden?

 KINGREAL STEEL SLITTER skåret i længder linier kan skære metalmaterialer med tykkelser fra 0,2 mm til 25 mm. Den specifikke model, der anbefales, afhænger af dine krav.

 2/Hvor længe holder maskinblade til skåret i længde?

 Levetiden for tilskårne maskinblade afhænger af materialet, der skæres, og brugshyppigheden. KINGREAL STEEL SLITTER tilbyder også brugerdefinerede blade i legeret stål for at forlænge levetiden.

 3/Hvilke materialer er velegnede til tilskæring af linjer?

 KNGREAL tilskåret maskiner er primært velegnede til stål, rustfrit stål, kulstofstål, aluminium, kobber og andre metalmaterialer.

4/Hvad hvis skæremaskinen går i stykker?

 KINGREAL STEEL SLITTER skåret i længde maskiner er af meget pålidelig kvalitet. Hvis nogen dele er beskadiget, vil KINGREAL STEEL SLITTER give dig reservedele.

5/Hvilke typer af skære-til-længde-maskiner tilbyder du?

 KINGREAL STEEL SLITTER vil levere skåret til længde maskiner, der matcher kundens faktiske projektkrav, herunder forarbejdningsmateriale, materialetykkelse, bredde, længde og skæremetode. Og KINGREAL STEEL SLITTER kan også udstyre skåret til længde-maskiner med specielle komponenter.
