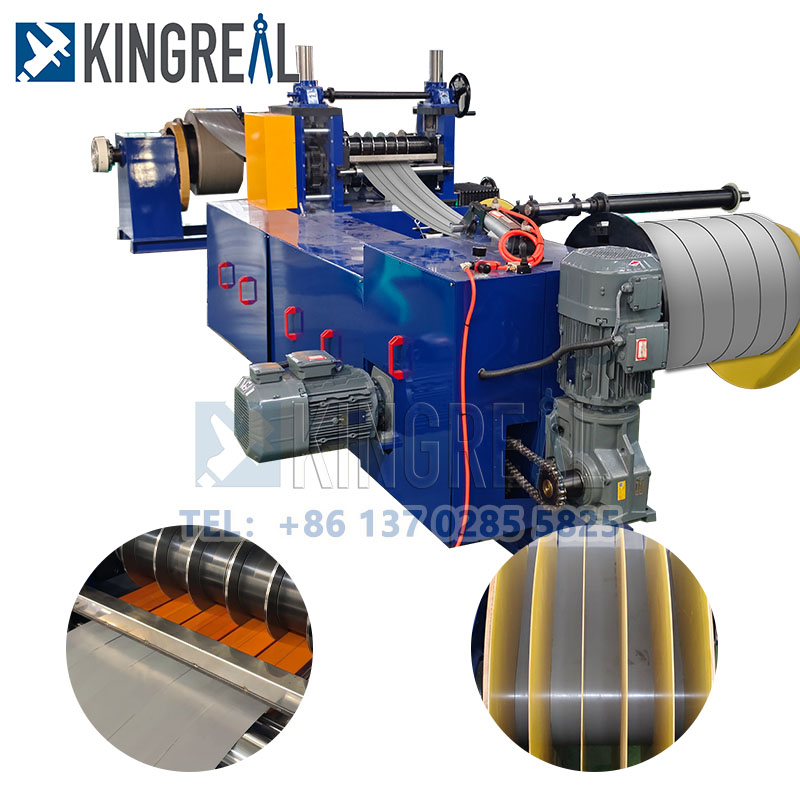

Kingreal Steel Slitter tilbyder enEnkel spiralskibsmaskineFor kunder med et lavere budget. Denne enkle spiralskibslinie bruges primært til at spalte brede spoler i smalle strimler, der er skræddersyet til kundens behov, og spoler dem derefter tilbage til produktionslinjen.

Denne enkle spiralskibsmaskine er designet til at imødekomme behovene hos kunder med lavere præcisions- og spiralbreddekrav. Kingreal Steel Slitter tilbyder også en forenklet version af Simple Coil Sliting Line. Denne enkle spiralskibsmaskine minimerer udstyrskrav, mens de stadig imødekommer behovene i en simpel spiralskibslinie.

Både den enkle spiralskibsmaskine og standardmetalskibsmaskinen kan behandle en række metalmaterialer, herunder koldvalset og varmvalset kulstofstål, siliciumstål, tinplate, rustfrit stål og belagte materialer osv., Tilvejebringer præcis slidt og automatisk betjening.

Arbejdsgang af enkel spiralskibsmaskine

Indlæsning af spole → decoiling → Knap → Shearing → Looping → Vejledning → Slit → Rygning af skrot → Looping → Spænding → Tilbøjning → Losning af spoler

Parametre for enkel spiralsledningslinie

Model	Materiel tykkelse (mm)	Materiel bredde (mm)	Antal strimler	Hastighed	Spolevægt	Bemærkning
Model 1	0,1-1	80-350	8-30	50-100	3	Tekniske parametre og udstyrskonfiguration kan bestemmes i henhold til kundebehov
Model 2	0,2-2	80-350	6-30	50-150	3
Model 3	0,2-2	80-450	6-30	50-150	5
Model 4	0,2-2	80-650	6-30	50-150	7
Model 5	0,2-2	80-800	6-30	50-150	7
Model 6	0,1-1	500-1300	12-30	50-200	7/15
Model 7	0,3-2	500-1600	12-30	50-200	7/15
Model 8	0,3-3	500-1600	8-30	50-180	15
Model 9	0,3-3	900-1800	8-30	50-180	20
Model 10	1-4	900-1600	6-30	50-120	20
Model 11	1-6	900-1600	6-30	30-80	30
Model 12	2-12	900-1600	5-30	20-50	30

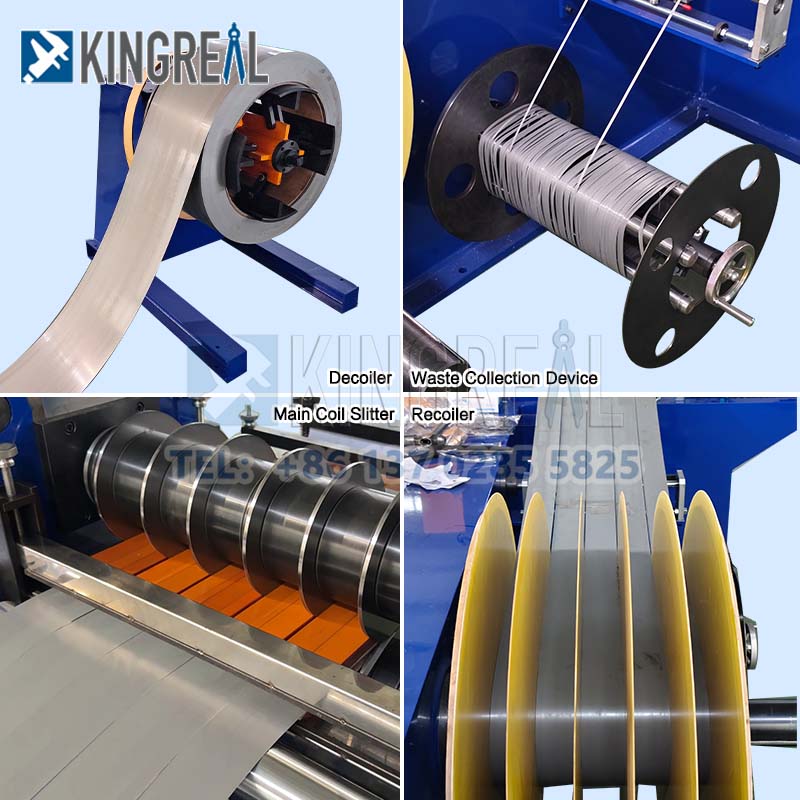

Hovedkomponenter i enkel spiralsledningslinie

en. Hydraulisk spolebelastningsvogn til enkel spiralskibsmaskine

1. Hovedkomponenter: svejset stålstruktur, bevægelige hjul, fire guide -søjler, drivaksel osv.

2. Maksimal belastning: 10 ton, 1,1 kW cycloidal pinwheel -motor, rejsehastighed 6 m/min.

3. Hydraulisk drev: Kan løfte spoler under 10 ton op og ned med et maksimalt slag på 500 mm. Hydraulisk cylinder: FA-φ125 mm (et sæt).

b. Hydraulisk decoiler til enkel spiralskærende linje

1) Hovedkomponenter: svejset stålstruktur, fire buede klinger, kileformet glidende base, dorn, sideplader, lejer, lejesæde, pneumatisk skivebremse osv.

2) Udvidelses- og tilbagetrækningsområde: φ460 mm til φ520 mm × 850 mm.

3) Maksimal belastning: 10 ton.

4) hydraulisk drev: ekspansion og tilbagetrækning udføres af push-pull hydrauliske cylindre; Hydrauliske cylindre: FA-φ200 mm (1 sæt)

5) Motorkraft: 4,0 kW cycloidal pinwheelmotor + inverter, kædeledt foder

6) Tryk på Roller: 1,1 kW cycloidal pinwheel -motor

c. Hydraulisk understøtningsarm til enkel spiralskibsmaskine

Formål: Understøtter den vigtigste decoiler -arm og øger reelens rotationsinerti.

Enkeltarmstruktur, hydrauliske cylinder løfter og sænker.

Under afvikling stiger støttarmen for at understøtte decoiler -armen; Under belastning falder støttarmen ned.

d. Peeler, presse rulle, hydraulisk forskydning til enkel spiralskibslinie

Hovedstruktur: svejset stålplade

Tryk på Roller: φ250 × 1050 mm, problemfrit rør, polyurethan gummibelægning, 18,5 kW konventionel motor med variabel frekvensdrev

Hydraulisk forskydning: Svejset stålplade ramme, støbt stålbase

Cutter: Four-sidet blad, materiale: CR12MOV, hårdhed: 60 ± 1

Hydraulisk drev: Hydraulisk cylinder: FA-φ100mm, 2 sæt

e. Looping pit and bridge til enkel spiralskibsmaskine

Hovedstruktur: svejset stålplade

Hydraulisk drev: CA-φ80mm, 1 sæt hydrauliske cylindre kontrollerer brooptagelse og sænkning

f. Manuelle sideguider til enkel spiralskibslinie

1. Hovedkomponenter: stålplade, presse rulleenhed, polyurethan gummihjul, skrue håndhjul, elektrisk justering osv.

2. Sidevejledning Ruller: Materiale: CR12MOV, høj-temperatur slukket og hærdet, HRC 580-620, 2 ruller på hver side

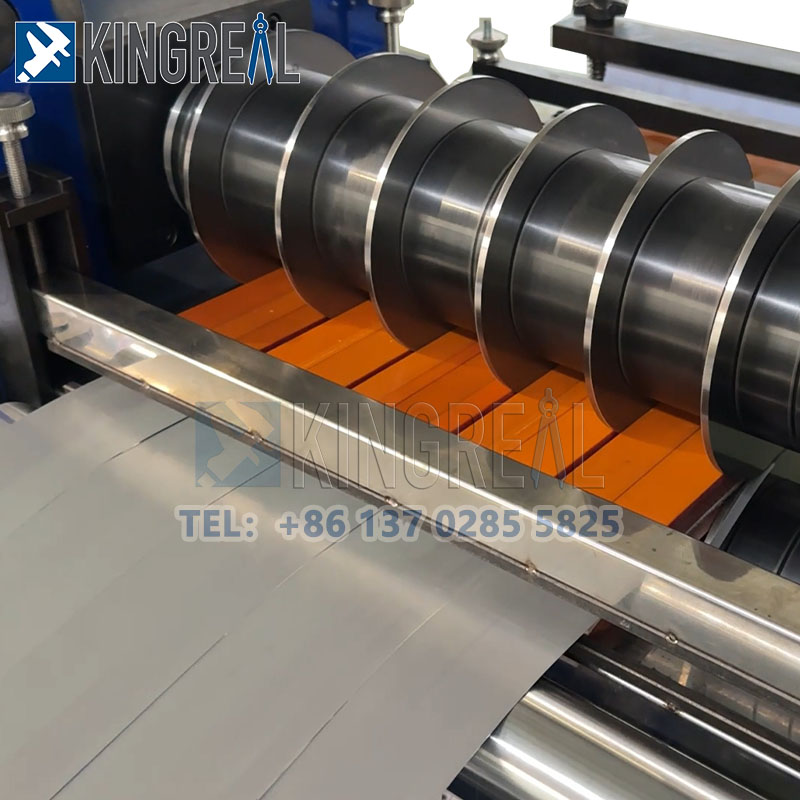

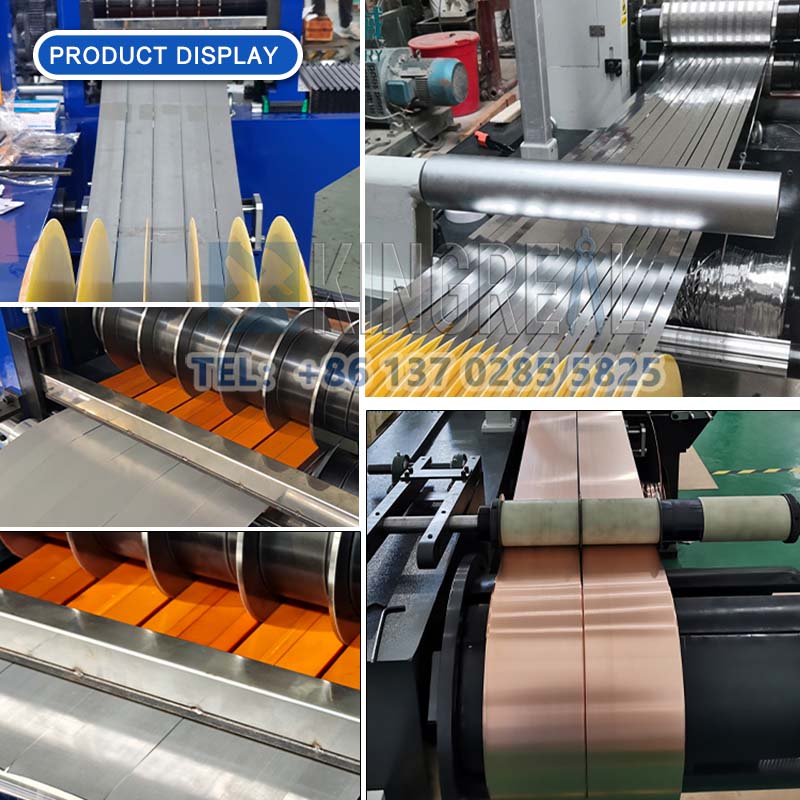

g. Slitmaskine til enkel spiralskibslinie

1. Hovedkomponenter: stålpladestruktur, støbt base, synkron gearkasse, løftemekanisme, koblingskobling, universal led osv.

2. skæreaksel: 40cr, φ140 x 1050 mm, T-slot 28 mm, mediumfrekvent slukning og temperering, jord, hård krombehandlet, slotdybde 16mm.

3. Cutter Ydre diameter: φ280mm (Køber leveret)

4. fikseringsmetode: Låsning af skærer med nødder

5. En justeringsbeslag, der er indstillet til fastgørelse af træstrimlerne

6. Sidepaneler bevæger elektrisk, skæreakselløft og lavere elektrisk synkront

7. Slitmotor: 45 kW AC Motor + Inverter

h. Separat skrotvinder til enkel spiralskibsmaskine

Hovedkomponenter: Svejset stålpladestruktur, guide ruller

Dobbeltsidet skrotvinder, teleskopmekanisme, automatisk udladning, AC Motor + Inverter Drive

jeg. Looping pit and bridge til enkel spiralskibslinie

Hovedramme: Svejset stålpladestruktur

Hydraulisk drev: Hydraulisk cylinder kontrollerer bro lift og lavere: CA-φ80mm (1 sæt)

j. Pladespændingsstation til enkel spiralskibsmaskine

Hovedstruktur: stålplade, adskillelse af rulle, PU -gummi

Spændingspude: Uldbelagt

Roller: φ500mm, PU-gummiovertrukket

Hydraulisk drev: kontrollerer opdræt og sænkning af pladen; Hydraulisk cylinder: FA-φ100mm (2 sæt)

k. Hydraulisk coiler, hydraulisk ejektor til simpel spiralskibslinie

Hovedkomponenter: svejset stålstruktur, fire stålplader, kileformet glidende base, dorn, sideplader, lejer, lejeblokke, push-pull hydraulisk cylinder, gearkassreduktion, hydraulisk ejektor, pneumatisk bremse osv.

Urullende diameterområde: φ480mm til φ508mm × 850 mm

Push-pull hydraulisk cylinder: FA-$150mm

Maksimal belastningskapacitet: 10 ton

75 kW AC -motor + inverter

Ø80mm pressearm, hydraulisk løftbar

l. Hydraulisk understøtningsarm til enkel spiralskibsmaskine

Formål: Understøtter hovedspillerarmen og øger coilerens rotationsinerti.

Enkeltarmstruktur, hydraulisk løftbar

Under spalten løfter understøtningsarmen opad for at understøtte spirelarmen; Under losning løfter støttearmen nedad.

m. Hydraulisk losningskurv til enkel spiralskibslinie

1) Hovedkomponenter: Svejset stålstruktur, rejsehjul, fire guide -søjler, drivaksel osv.

2) Maksimal belastningskapacitet: 10 ton, 1,1 kW cycloidal pinwheel -motor, rejsehastighed: 6 m/min.

3) Hydraulisk drev: i stand til at løfte spoler op til 10 ton med et maksimalt slag på 500 mm. Hydraulisk cylinder: FA-φ125mm, et sæt.

N.Hydraulisk system til enkel spiralskibsmaskine

Hovedkomponenter: 300 kg svejset stålpladeolietank, forskellige hydrauliske ventiler og oliekredsløb.

Hydraulisk drivkraft: E-klasse 11 kW motor, 30 ml forskydning, normalt tryk: 70 kg/cm², maksimalt tryk: 140 kg/cm².

o. Elektrisk kontrolsystem til enkel spiralsledningslinie

1) En hovedkonsol og to hjælpestyringsskabe letter coilbelastning og losning.

2) Strømforsyning: trefaset 380V ± 10%, 50Hz ± 1Hz

3) Hovedkomponenter og applikationer: Hele linjen består af en hovedkontrolkonsol, en hjælpekontrolkonsol til decoiler, en hjælpekontrolkonsol for rekoileren og et elektrisk kontrolskab. Hele den enkle spiralskibslinie bruger centraliseret kontrol. Den vigtigste kontrolkonsol har digital display, justering af høj og lav hastighed, manuel fodring, kontinuerlig skæring og fejlalarmfunktioner. Alle komponenter importeres eller fra kendte indenlandske mærker. Et berøringsskærmstyringssystem letter indstillingen og justeringen af ​​hastighed og andre parametre. Det kan let skifte mellem manuelle, fristående og automatiske tilstande og kan overvåge arbejdsstatus for hver komponent til enhver tid for at sikre sikker og effektiv drift af hele heleSimpel spiralskinjelinie.
