Strækningsudskæringen til længdelinjer er specielt designet til at rette metalplader og spoler og kan også bruges i forbindelse med metalskæring til længdemaskiner.
Stretch nivellering til længdelinjen er en enhed, der specifikt er designet til at rette metalplader og spoler (inklusive rustfrit stål, stål, varmvalset stål, aluminium og kobber).
Den bruger mekanisk kraft til at korrigere defekter såsom bøjninger, vendinger og vrid, hvilket resulterer i ensartede, lige og jævnt fordelt overflader.
En båre niveauer -maskine kan rette materialer i enten en eller to retninger og har let drift, høj effektivitet og høj præcision. Under produktionen og forarbejdningen af aluminiumslegeringsark eller spoler forekommer ujævnhed ofte på grund af forskellige grunde, hvilket nødvendiggør udretning med en strækningsudskæring til længdelinjen.
Strether Leveler -maskine kan forbedre metallmaterialets fladhed og overfladekvalitet, reducerer brudhastigheden effektivt og undgår kvalitetsproblemer forårsaget af ujævnt ark eller spiralmateriale.
Generelt er strækningsniveauer, der er skåret til længdelinjer, essentielt udstyr til metalforarbejdning. De spiller en afgørende rolle i metalforarbejdning, forbedrer præcisionen og kvaliteten af metalmaterialer, forbedrer overfladekvaliteten og mekaniske egenskaber for færdige produkter, reducerer sandsynligheden for problemer i produktionen og brugen af efterfølgende produkter fremstillet af metalmaterialerne og forbedrer produktionseffektiviteten og økonomiske fordele. De har brede ansøgningsudsigter.

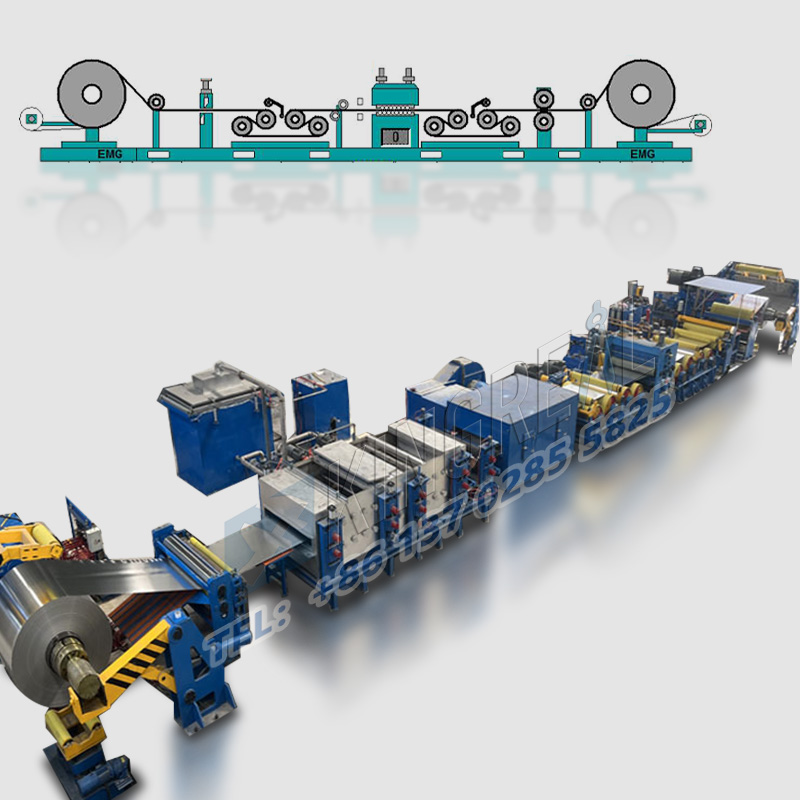

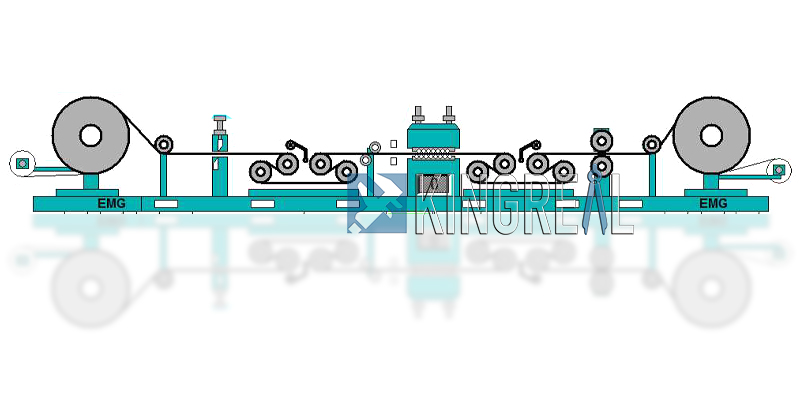

Decoiler - Pinch Device - Crop Shear - Pinch Rollers - Indløbsspændingsrulle Set - Stretøjler - Udgangsspændingsrulle -sæt - Afslut Deflektor Ruller - Rekoiler
Punkt
Model 1
Model 2
Model 3
Model 4
Model 5
Maksimal nivelleringstykkelse (MM)
2
2
3
3
6
Minimum nivelleringstykkelse (MM)
0.4
0.4
0.7
0.7
1.5
Maksimal nivelleringsbredde (mm)
1000
1250
1250
1500
1600
Materiel bærende styrke (MPA)
240
240
235
235
240
Arbejdsrulle diameter (MM)
48
48
60
60
95
Arbejdsrulleafstand (mm)
50
50
65
65
100
Antal spalteprodukter (n)
21
21
19
19
13
Maskinhastighed (m/min)
6
6
7
7
10
Hovedmotorkraft (KW)
7.5
7.5
11
15
37

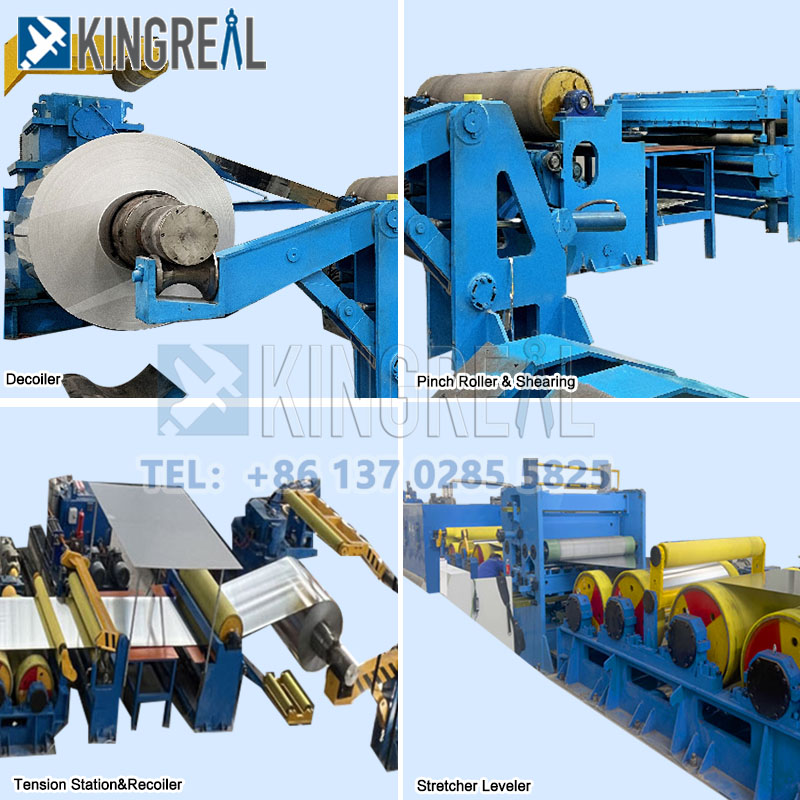

-Decoiler til strækudnytning af længden linje: Afvikler spolen til efterfølgende behandling.
-Brop forskydning til båre niveauer -maskine: Afgrødeskæren bruges til at forskyde enderne af metalplader. Når et ark udviser betydelig kamber, kan det segmenteres for at reducere forskydning ved kanterne og forbedre udbyttet.
Afgrødeskæren består primært af en halepusser, forskydningskrop, bladeskifter og oscillerende rullebord.
-Straigher til båre niveauer -maskine: Retningen består primært af to sæt spændingsruller, en central bøjningsrulle og en nivelleringsrulle.
Når metalspolen eller arket passerer gennem niveaueren, kombineres den spænding, der påføres af spændingsrullerne og bøjningsspændingen, der påføres af bøjningsrullerne.
Dette kombinerede stress får strimlen til at gennemgå en vis mængde plastforlængelse, som derefter er udjævnet af nivelleringsrullerne.
Denne metode til udretning tilbyder udretning af høj kvalitet og kan bruges til at rette en række metalmaterialer, herunder strip med høj styrke.
-Inlet spændingsrulle sæt & udgangsspændingsrulle sæt til båren Leveler -maskine: Spændingen, der genereres mellem disse to ruller, er spændingen i retningsafsnittet. Det forhindrer, at strimlen afviger, opretholder en lige form og reducerer metalens deformationsmodstand og arbejde.
-Recoiler til strækudnytning af længden linje: Den rettede metalspole opvikles for let langdistance transport og opbevaring.
1. Forbedring af stripform
Den primære funktion af en båre niveauer -maskine er at forbedre strimlen på metalstrimlen. Ved at strække og bøje strimlen eliminerer den effektivt bølgede defekter såsom kant- og midterbølger samt C- og L-formede bøjninger. Denne proces forbedrer stribens retfærdighed markant, hvilket resulterer i større stabilitet og konsistens under efterfølgende behandling.
2. Forbedring af behandlingsydelse
Derudover kan en strækningsnivelskæring til længdelinjen forbedre stribens behandlingsydelse. Ved at strække og bøje, svarende til effekten af hudfinishing, kan det reducere eller eliminere udbytteplateauer, hvilket resulterer i ensartet deformation under efterfølgende deformation.
Denne ensartethed forbedrer materialets behandlingsydelse, hvilket gør det lettere at håndtere og egnet til forskellige efterfølgende processer.
1.Avanceret kontrolsystem til båre niveauer -maskine
Strækningsniveauet, der er skåret til længdelinjen, bruger et PLC -system, hvilket muliggør justering af flere produktionsparametre på kontrolpanelet, herunder afvikling af spændinger, hastighedsindstillinger, indgangs- og udgangshøjder og udgangshældning. Denne automatiserede kontrol forbedrer produktionseffektiviteten og reducerer den menneskelige fejl.
2. fire-Roller sTructure til båre niveauer -maskine
Strækningsniveauet klip til længde linje bruger en avanceret fire-rollerstruktur, hvilket muliggør fuldt hydraulisk automatisk HOLd-down justering og fleksibel justering af formen bøjningsruller. Dette design sikrer stabilitet og konsistens under spændings- og nivelleringsprocessen.
3. ac variabel frekvenshastighedskontrol for båre niveauer -maskine
Den vigtigste rullende mølle bruger et AC -variabelt frekvenshastighedskontrolsystem kombineret med Siemens PLC -kontrol, hvilket sikrer jævn drift og effektiv produktion.
4. Fuldt hydraulisk skruesystem til båre -niveauer -maskine
Det hydrauliske AFC-system (automatisk skruekontrol) er PLC-kontrolleret og har en konstant rulleposition lukket loop og en konstant rullende kraft lukket loop. Dette system sikrer præcis kontrol under udretningsprocessen og forbedrer produktkvaliteten.
5. Produktionsprocesautomatisering til båre niveauer -maskine
Enhedsfunktionen Process -sammenlåsning, svejsningsdetektion og alarmfunktioner, der muliggør automatiseret styring af produktionsprocessen. Dette forbedrer udstyrets sikkerhed og pålidelighed markant.
6. PARAMETER Forudindstilling og overvågning til båre -niveauer -maskine
Stretch nivellering til længde linje understøtter forudindstilling, detektion, visning, alarm og opbevaring af procesparametre for nem brugerforespørgsel og styring. Denne intelligente styringsmetode gør Operation enklere og mere intuitiv.
7. Stabil struktureldesigntil båre niveauer -maskine
Hele strækudnytningen til længdelinjen er udstyret med et støbejernsrammepanel og støbejernschassis, hvilket sikrer stabil drift, reducerer vibrationer og forlænger båren Leveler -maskinens levetid.
8. LetOperationFor strækningsniveauet skåret til længde linje
Stretcher Leveler -maskinen er designet til let drift, hvilket giver endda nybegynderoperatører mulighed for hurtigt at mestre maskinen og sikre effektiv produktion.
Kingreal Steel Slitter tilbyder kunderne både strækudnytning af længdelinjer og metalskæring til længde linjer, hvilket gør dem til en ideel kombination. Stretcher Leveler -maskinen udjævner først overfladen af metalspolen og reducerer indre spændinger, inden den fodrer den i metalskæret til længden til at skære til en forudbestemt længde.
Kingreal Steel Slitter tilbyder en række metalskæring til længdemaskiner, herunder lysmåler, der er skåret til længdeproduktionslinjen, mellemmålskåret til længdelinjen og tungmålerskæring til længdelinjen, afhængigt af tykkelsen af det materiale, der behandles.
Kingreal Steel Slitter tilbyder også flueskæreskæring til længde maskine, roterende klipning til længden og en fast forskydningsskåret til længde maskine, hvilket giver kunderne mulighed for at vælge baseret på produktionseffektivitet, skala og måludgang. Kingreal Steel Slitter Engineers vil give omfattende anbefalinger baseret på specifikke kundebehov for at sikre optimal udstyrskoordination og ydeevne.
 |
 |
|
Strether Leveler Machine |
Metalskæring til længde maskine |
1. Automotive Manufacturing: Stretch Leveling Cut to Long Lines bruges i bilindustrien under kropspladebehandlingsprocessen for at rette op og strække metalpladen for at imødekomme kravene til bilkvalitet.
2. byggebranche: Stretcher Leveler -maskiner bruges i byggebranchen til at rette op og strække stålplader under fremstilling af stålstruktur for at sikre stabiliteten og styrken af stålkonstruktionerne.
3. Fremstilling af elektronisk udstyr: I denne branche bruges strækningsudskæring til længde linjer til at rette og strække metalplader eller film for at imødekomme fladheds- og ledningsevne for elektroniske komponenter.
4. Aerospace Industry: I denne branche bruges båre -niveauer -maskiner til at rette og strække flyhudpaneler for at forbedre deres styrke og den samlede kvalitet.
5. Metalbearbejdningsindustri: I denne branche bruges strækudnytning af længder linjer til at rette og strække forskellige metalplader for at imødekomme behandlingskravene til forskellige arbejdsemner.
